CARACTÉRISTIQUES
Modèle FNIRSI : 2C23T
Fournitures de bricolage : ÉLECTRIQUE

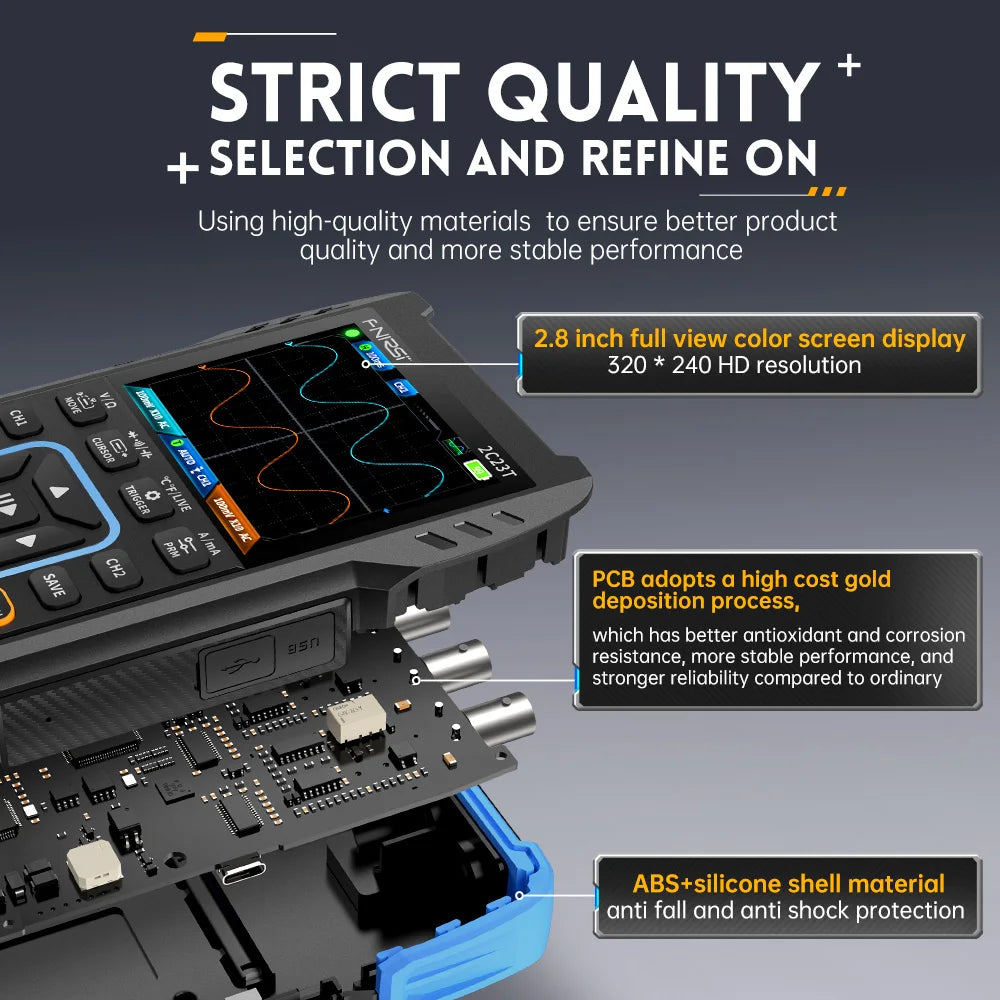

Résolution d'affichage: 320*240 Pixels
Canaux numériques : 2
Numéro de modèle: 2C23T
Taille d'affichage : Aucun
Taux d'échantillonnage en temps réel : 50 M
Largeur de bande: 10 M * 2
Canal : double canal
Profondeur de stockage : 32 Ko
Impédance : 1 MΩ
Plage de base de temps : 50 ns-10 s
Sensibilité verticale : 20 mV-10 V
Tension maximale mesurée : ±400 V
Mode de déclenchement : AUTO/Normal/Simple
Type de déclenchement : Front montant, Front descendant
Mode d'affichage : YT/Défilement
Méthode de couplage : AC/DC
Enregistrer la capture d'écran de la forme d'onde : Oui
Exporter des images de forme d'onde : Oui
Canal : canal unique
Fréquence : 1 Hz-2 MHz
Amplitude : 0,1-3,3 V
Tension CC : 9,999 V-999,9 V.
Tension alternative : 9,999 V-750,0 V.
Courant continu : 9999uA-9,999A
Courant alternatif : 9999uA-9,999A
Résistance : 999,9 Ω-99,99 MΩ
Capacité : 9,999 mF-999,9 nF
Température : -55 ~ 1 300 ℃ / -67 ~ 2 372 ℉
Diode : Support
Test de continuité : Support
Détection de ligne en direct : prise en charge

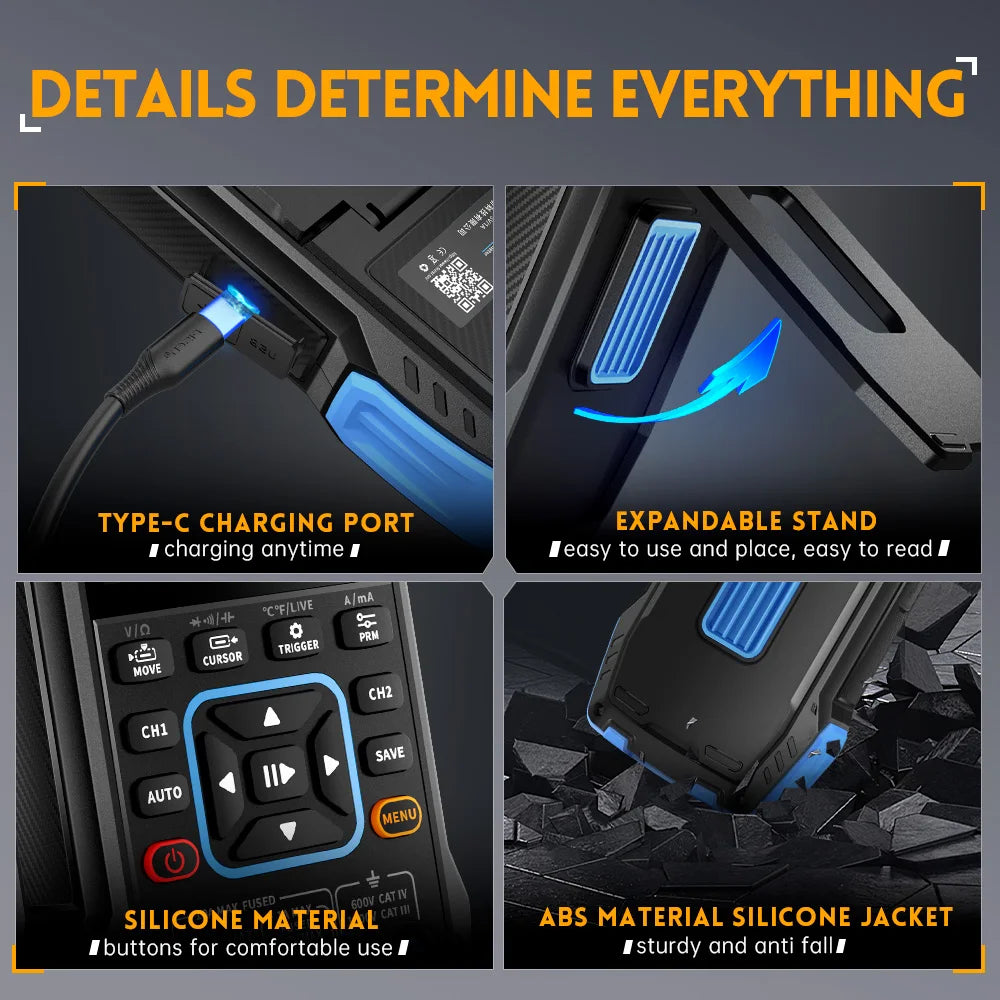

Prise de charge : USB TYPE-C (5 V/1A)

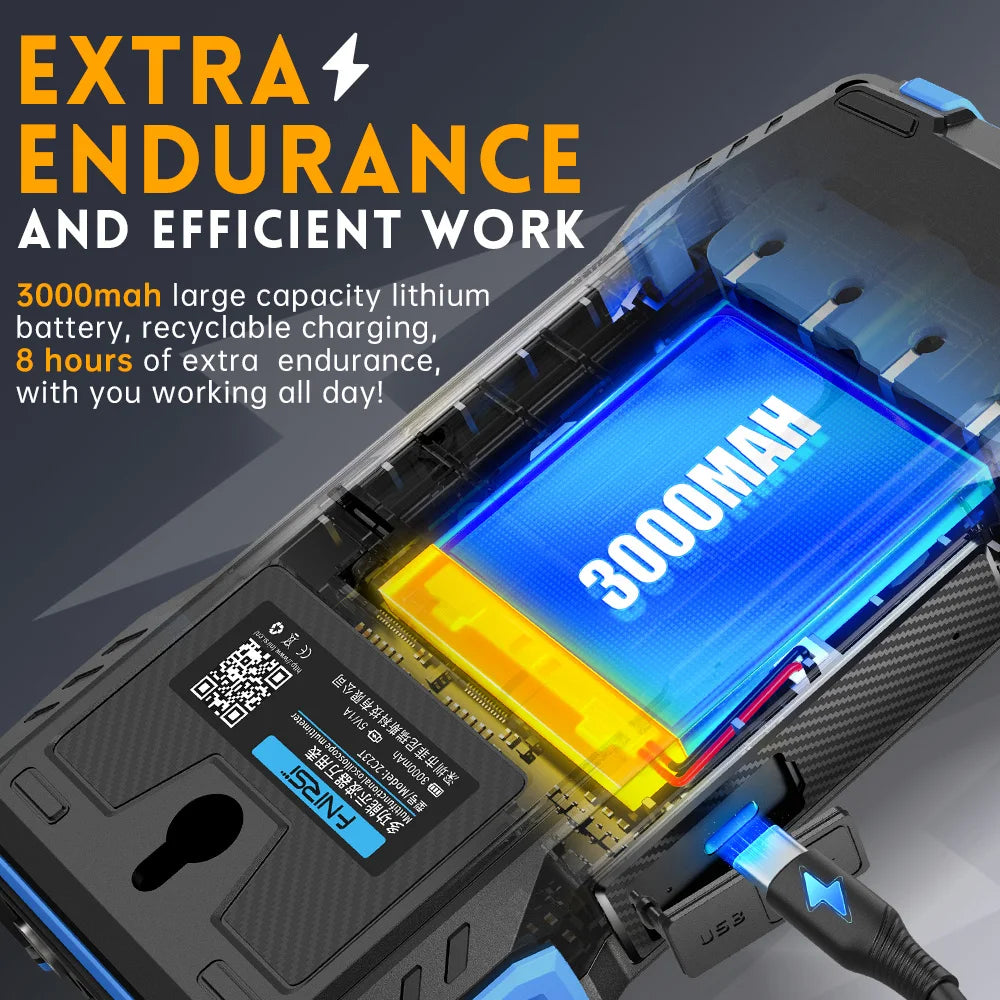

Batterie : batterie au lithium 3000 mAh.
Temps de veille : 6 h (maximum théorique, travail)
Dimensions totales : 167*89*35 mm
Poids : environ 300 g

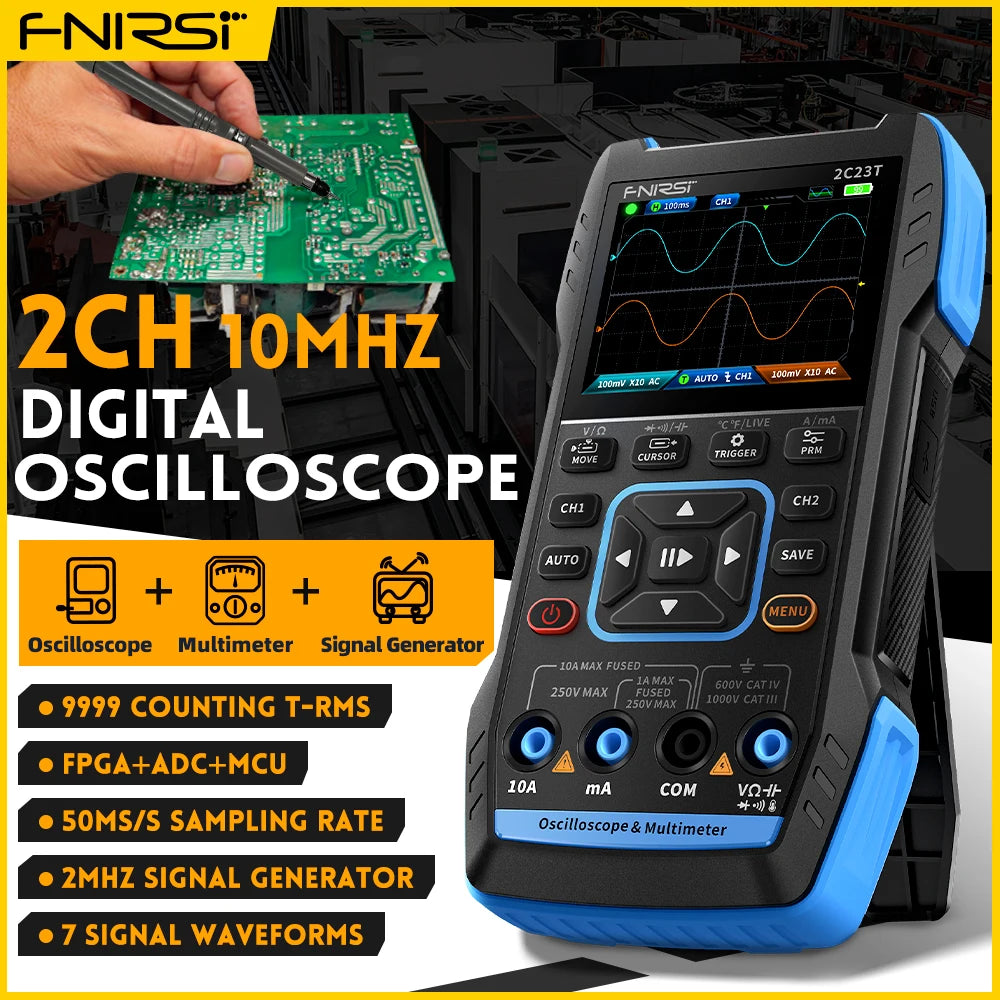

FNIRSI-2C23T est un oscilloscope numérique trois en un double canal entièrement fonctionnel et très pratique, conçu pour l'industrie de la maintenance et l'industrie du développement lancé par FNIRSI. Cet appareil est équipé de trois fonctions principales : oscilloscope, multimètre et générateur de signaux. L'oscilloscope adopte une architecture matérielle FPGA+MCU+ADC, avec un taux d'échantillonnage de 50 MS/s, une bande passante analogique de 10 MHz, un module de protection haute tension intégré, une prise en charge maximale de la tension de crête de ± 400 V ; Prise en charge de l'enregistrement et de la visualisation des captures d'écran de la forme d'onde pour l'analyse. Le multimètre a une valeur effective réelle à 4 chiffres de 10 000 points et prend en charge la mesure de la tension et du courant AC/DC, ainsi que la capacité, la résistance, la diode, la marche/arrêt et d'autres fonctions de mesure. Qu'il soit utilisé par des professionnels, des usines, des écoles, des passionnés ou des familles, c'est un instrument multifonctionnel idéal. Équipé d'un générateur de signal de fonction DDS intégré, il peut produire 7 types de signaux de fonction, avec une sortie maximale de 2 MHz pour tous les signaux et un pas de 1 Hz ; La fréquence de sortie, l'amplitude et le rapport cyclique sont réglables. Utilisant un écran d'affichage LCD haute définition de 2,8 pouces avec une résolution de 320 * 240 avec une batterie au lithium rechargeable intégrée de 3000 mAh, le temps de veille peut atteindre jusqu'à 6 H. Offrez aux utilisateurs des fonctions pratiques plus nombreuses et plus puissantes dans une taille compacte, tout en ayant également bonne portabilité.

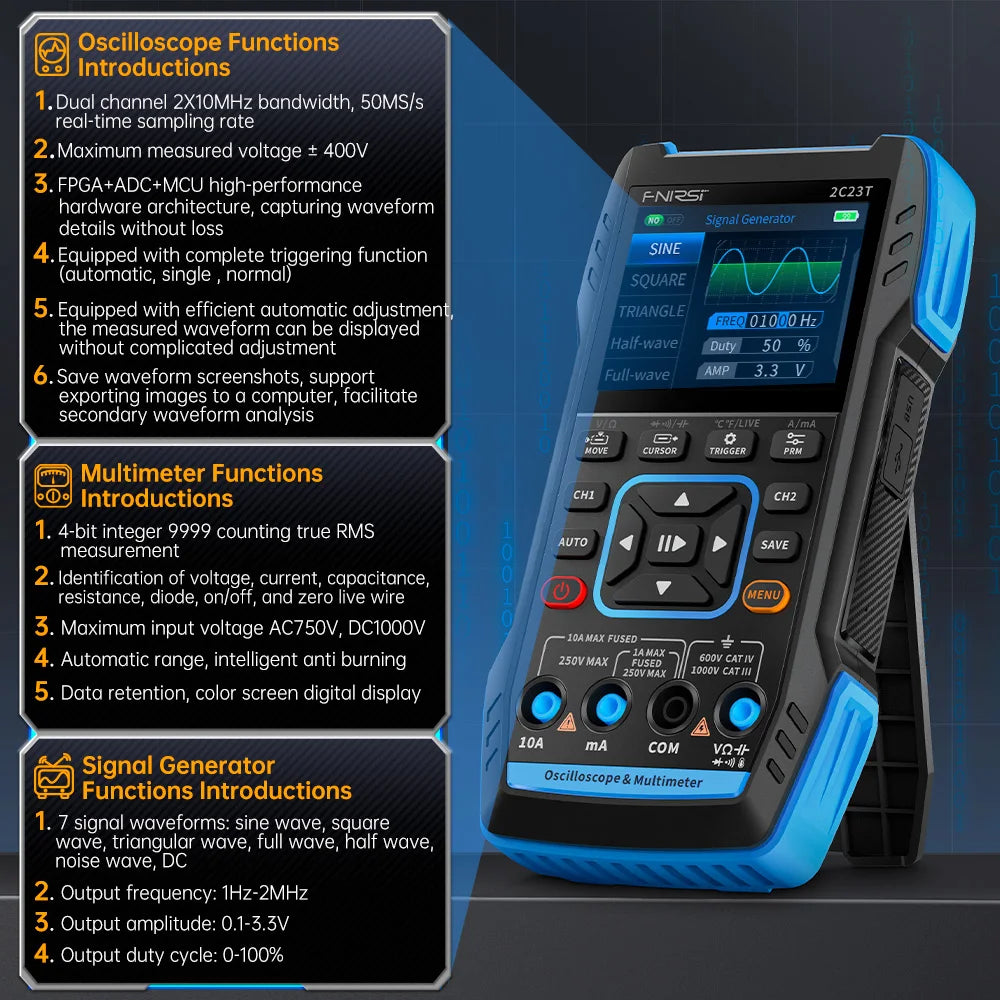

Oscilloscope

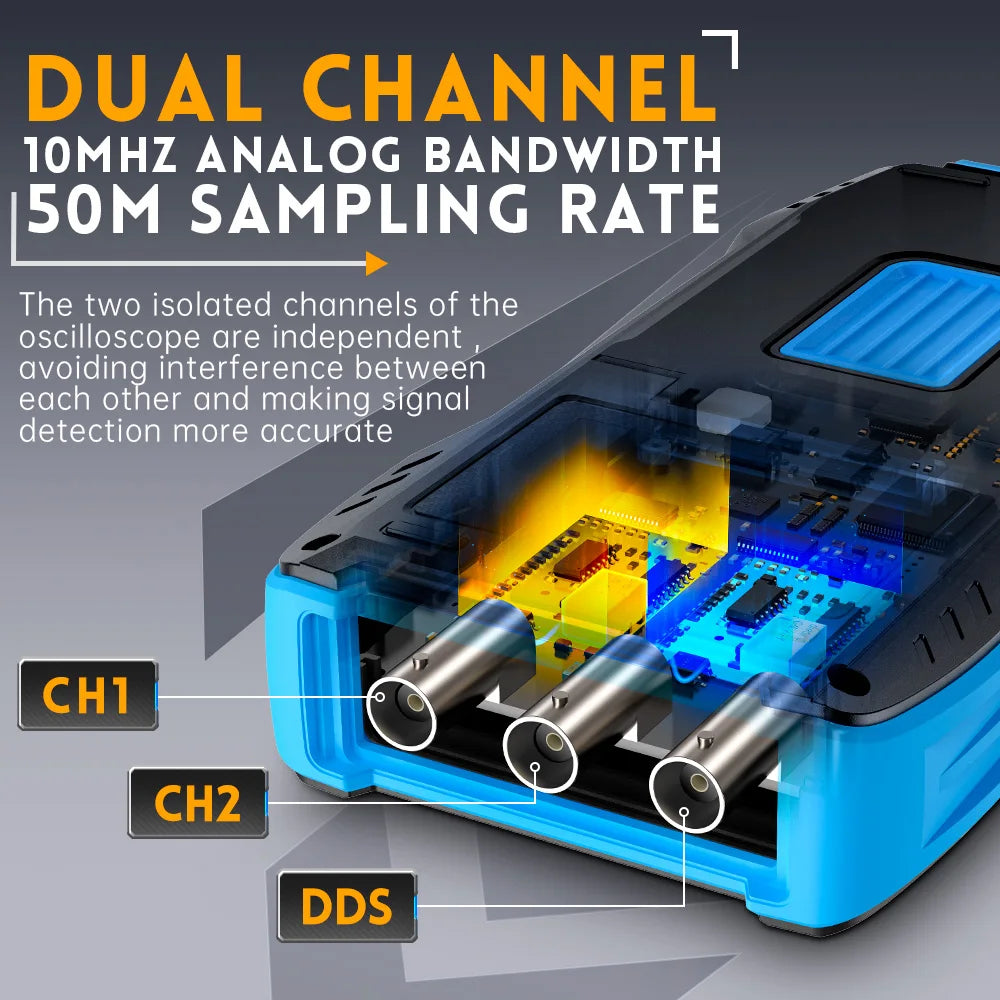

Canal d'oscilloscope : double canal Taux d'échantillonnage : 50 M Bande passante analogique : 10 M (double canal indépendant 10 M) Profondeur de stockage : 32 Ko Impédance : 1 MΩ Plage de base de temps : 50 ns-10 s Sensibilité verticale : 20 mV/div-10 V/div (X1) Tension maximale mesurée : ±400 V Mode de déclenchement : AUTO/Normal/Single Type de déclenchement : Front montant, Front descendant Mode d'affichage : Méthode de couplage YT/Scroll : AC/DC Capture d'écran de la forme d'onde : Oui Exporter les images de la forme d'onde : Oui
Multimètre
Tension CC : 9,999 V ~ 999,9 V Tension CA : 9,999 V ~ 750,0 V Courant CC : 9999 uA ~ 9,999 A Courant AC : 9999 uA ~ 9,999 A Résistance : 999,9 Ω ~ 99,99 MΩ Capacité : 9,999 nF 99,99 mF Température : (-55 ~ 1300 ℃)/(-67~2372 ℉) Diode：Oui Test de continuité：Oui Détection de ligne sous tension：Oui
Générateur de signaux de fonction
Canal : canal unique Fréquence : 1 Hz-2 MHz Amplitude : 0,1-3,3 V

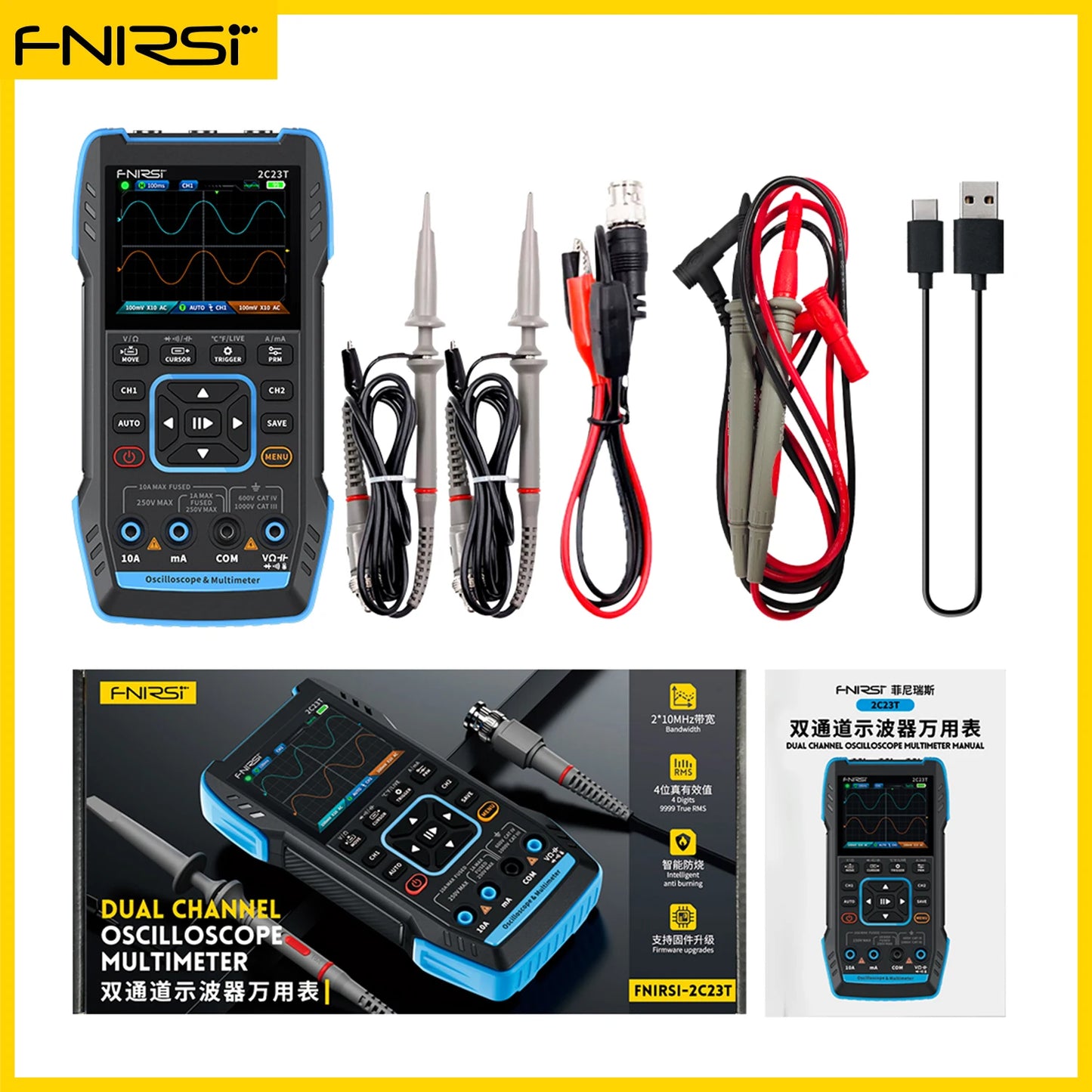

2C23T 2C23T *1 Sonde P6100 *1 Sonde à pince crocodile *1 Sonde multimètre *1 Câble de chargement *1 Manuel d'utilisation *1 Boîte d'emballage *1 2C23T Option 2C23T *1 Sonde P6100 *2 Sonde à pince crocodile *1 Sonde multimètre *1 Câble de chargement * 1 Manuel d'utilisation *1 Boîte d'emballage *1
