CARACTÉRISTIQUES
Modèle FNIRSI : Tc3
Fournitures de bricolage : ÉLECTRIQUE
Numéro de modèle : DSO-TC3
Écran d'affichage : écran couleur TFT 2,4 pouces
Tension d'alimentation : batterie au lithium rechargeable
Spécifications de charge : Type-C 5 V
Spécifications du support : support pliable tout-en-un
Taux d'échantillonnage en temps réel : 10 MSa/s
Bande passante analogique : 500 Khz
Résistance d'entrée : 1 MΩ
Méthode de couplage : AC/DC
Plage de tension d'essai : 400 V
Sensibilité verticale (x1) : 10 mV-10 V
Plage de base de temps horizontale : 1us-10s
Mode de déclenchement : Auto / Normal / Unique
Type de déclenchement : Front montant/Front descendant
Gel de la forme d'onde : Oui
Mesure automatique : Oui
Diodes : chute de tension directe < 4,5 V
Diode régulée : 0,01 ~ 4,5 V
MOSFET : JFET IGBT MOSFET
SCR : tension d'activation <5 V, courant de déclenchement du pôle de porte <6 mA
Condensateur : 5pF ~ 100mF
Résistance : 0,01 Ω ~ 50 MΩ
Inducteur : 10uH~1000mH
Batterie : 0,1 ~ 4,5 V
Tension d'entrée : 0 ~ 40 V
DS18B20 : 0-85 ℃
DHT11 : 0-60 ℃/5-95 %
Décodage infrarouge à distance : code infrarouge du protocole NEC
Onde triangulaire : 1-10 KHz/0-3,3 V/50 %
Onde carrée : 1-100 KHz/3,3 V/50 %
Onde de pouls : 1-100 KHz/3,3 V/0-100 %
Onde triangulaire : 1-10 KHz/0-3,3 V/50 %
Rampe : 1-10 KHz/0-3,3 V/0-100 %
CC : 0-3,3 V
FNIRSI DSO-TC3 combine un oscillographe numérique, un testeur de composants électroniques, un générateur de signal, un test de continuité, un test de tension, une mesure de température et d'humidité, un décodage infrarouge et d'autres fonctions sont habilement intégrés. Il est équipé d'un écran TFT couleur de 2,4 pouces, d'une batterie au lithium rechargeable intégrée, offre aux utilisateurs des fonctions plus puissantes et plus pratiques avec une bonne portabilité.
FNIRSI DSO-TC3 est une version améliorée de DSO-TC2. Sur la base de DSO-TC2, il a amélioré la détection ESR de capacité, la sortie du générateur de signal de fonction, l'amélioration de la bande passante de l'oscillographe et du taux d'échantillonnage, l'augmentation de la tension d'entrée et de la plage de détection de diode, etc. L'amélioration des performances et du fonctionnement du DSO-TC3 rend l'appareil plus stable et plus précis dans le processus de détection.
Oscillographe
Taux d'échantillonnage en temps réel : 10 MSa/s
Bande passante analogique : 500 Khz
Résistance d'entrée: 1MΩ
Méthode de couplage: AC/DC
Plage de tension d'essai : 400 V
Sensibilité verticale (x1)：10mV-10V
Plage de base de temps horizontale : 1us-10s
Mode de déclenchement : Auto/Normal/Simple
Type de déclenchement : Front montant/Front descendant
Gel de la forme d'onde : oui
Mesure automatique ： Oui
Testeur de transistors
Triodes：β est supérieur à 10 et inférieur à 600
Diodes : chute de tension directe < 4,5 V
Diode régulée : 0,01 ~ 32 V.
MOSFET : JFET, IGBT, MOSFET
SCR : Tension d'activation <5 V, courant de déclenchement du pôle de porte <6 mA
TRIAC : Tension d'activation <5 V, courant de déclenchement du pôle de porte <6 mA
Condensateur : 25pF ~ 100mF
Résistance : 0,01 Ω ~ 50 MΩ
Inducteur : 10uH ~ 1000mH
Batterie : 0,1 ~ 4,5 V
Tension d'entrée : 0 ~ 40 V.
DS18B20 : 0-85 ℃
DHT11 : 0-60 ℃/5-95 %
Décodage à distance infrarouge : code infrarouge du protocole NEC
NOTE:
①Ices, Iceo, Uf ne sont affichés que lorsqu'ils sont valides.
② La capacité de jonction et le courant de fuite inverse ne sont affichés que lorsqu'ils sont valides.
③La tension d'activation ou de désactivation du FET doit être inférieure à 5 V.
④ Affiché uniquement lorsqu'il y a une protection de diode.
⑤Vloss n'est affiché que lorsqu'il est valide.
⑥Composants à deux pattes et mesurez l'inductance lorsque la résistance est inférieure à 2,1 kΩ.
Générateur de signaux de fonction
Onde sinusoïdale : 1-100 KHz/0-3,3 V/50 %
Onde carrée : 1-100 KHz/3,3 V/50 %
Onde d'impulsion : 1-100 KHz/3,3 V/0-100 %
Onde triangulaire : 1-100 KHz/0-3,3 V/50 %
Rampe : 1-100 KHz/0-3,3 V/0-100 %
CC : 0-3,3 V.
N°1 (Standard)
DSO-TC3 *1
Sonde ordinaire * 1
Crochet d'essai * 3
Câble de chargement de type C * 1
Boîte d'emballage * 1
Manuel * 1

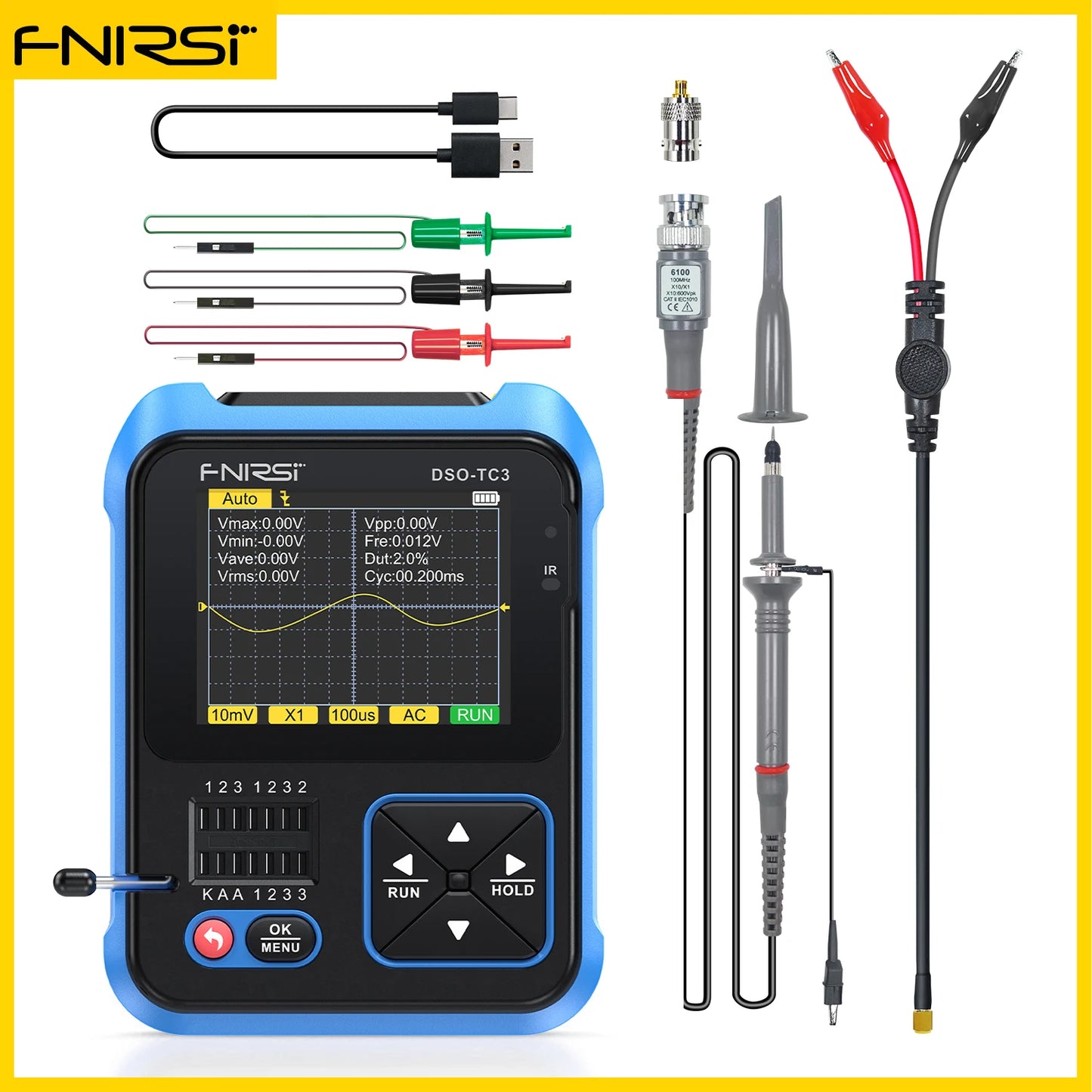

N°2 (Option)
DSO-TC3 *1
Sonde haute tension P6100*1
Sonde ordinaire * 1
Crochet d'essai * 3
Adaptateur * 1
Câble de chargement de type C * 1
Boîte d'emballage * 1
Manuel * 1
