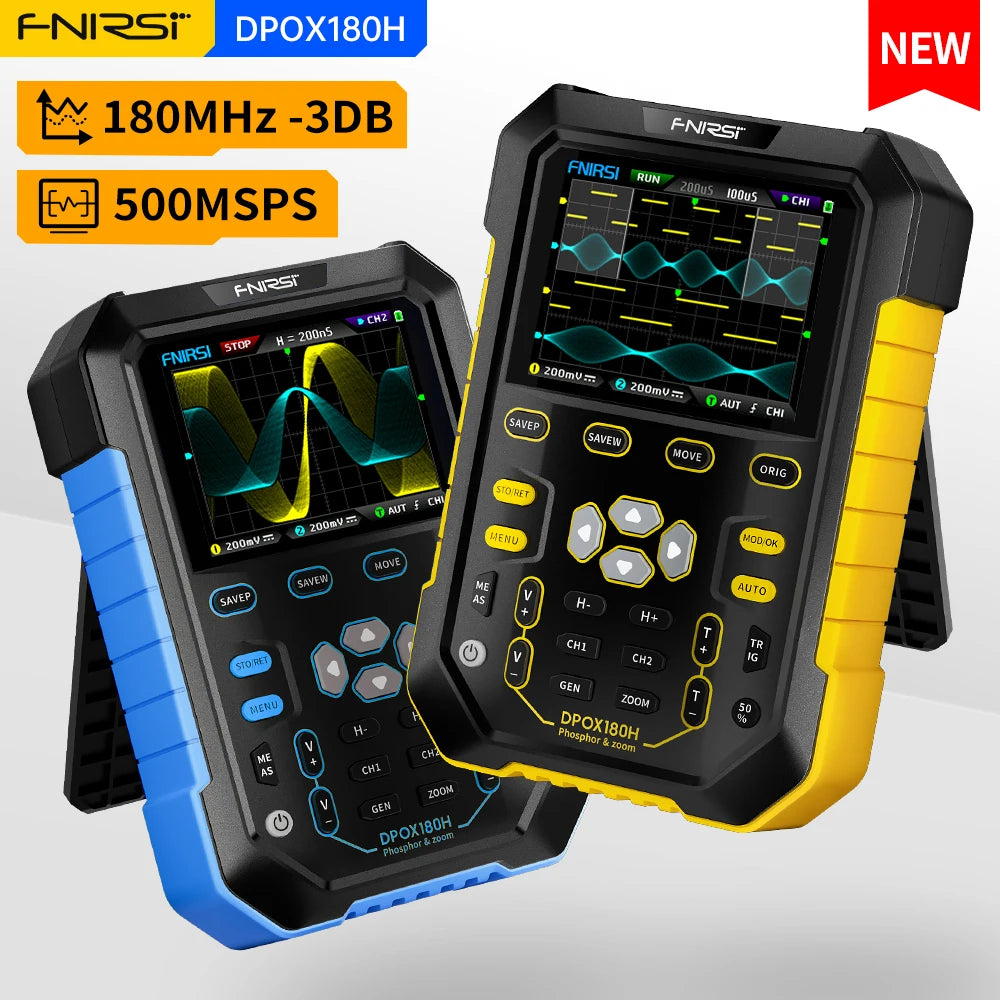

Tragbares Zweikanal-Oszilloskop und Signalgenerator - DPOX180H

Tragbares Zweikanal-Oszilloskop und Signalgenerator - DPOX180H

Normaler Preis $191.79 USD
Normaler Preis $410.97 USD Verkaufspreis $191.79 USD
Sale Ausverkauft
Versand wird beim Checkout berechnet
Farbe - Russisch
Schiffe von - CHINA
Vollständige Details anzeigen

SPEZIFIKATIONEN

FNIRSI-Modell: DPOX180H

Heimwerkerbedarf: ELEKTRIK

Bildschirmauflösung: 320 x 240 Pixel

Digitale Kanäle: 2

Modellnummer: DPOX180H

IS Batterie abnehmbar: Nein

Zertifizierung: CE

Echtzeit-Abtastrate: 500 MSa/s

Max. Wellenform-Erfassungsrate: 50.000 Wfm/s

Bandbreite: 180 MHz

Eingangskopplung: DC/AC

Anstiegszeit: 2,5 nS

Speichertiefe: 120Kpts

Eingangsimpedanz: 1MΩ-18PF

Vertikale Empfindlichkeit: 5 mV ~ 10 V (1X)

Zeitbasisbereich: 5 nS ~ 50 S

DC-Genauigkeit: ±2 %

Zeitgenauigkeit: ±0,01 %

Messbereich: 40 mV ~ 80 V (1X)

Digital-Phosphor-Technologie: JA

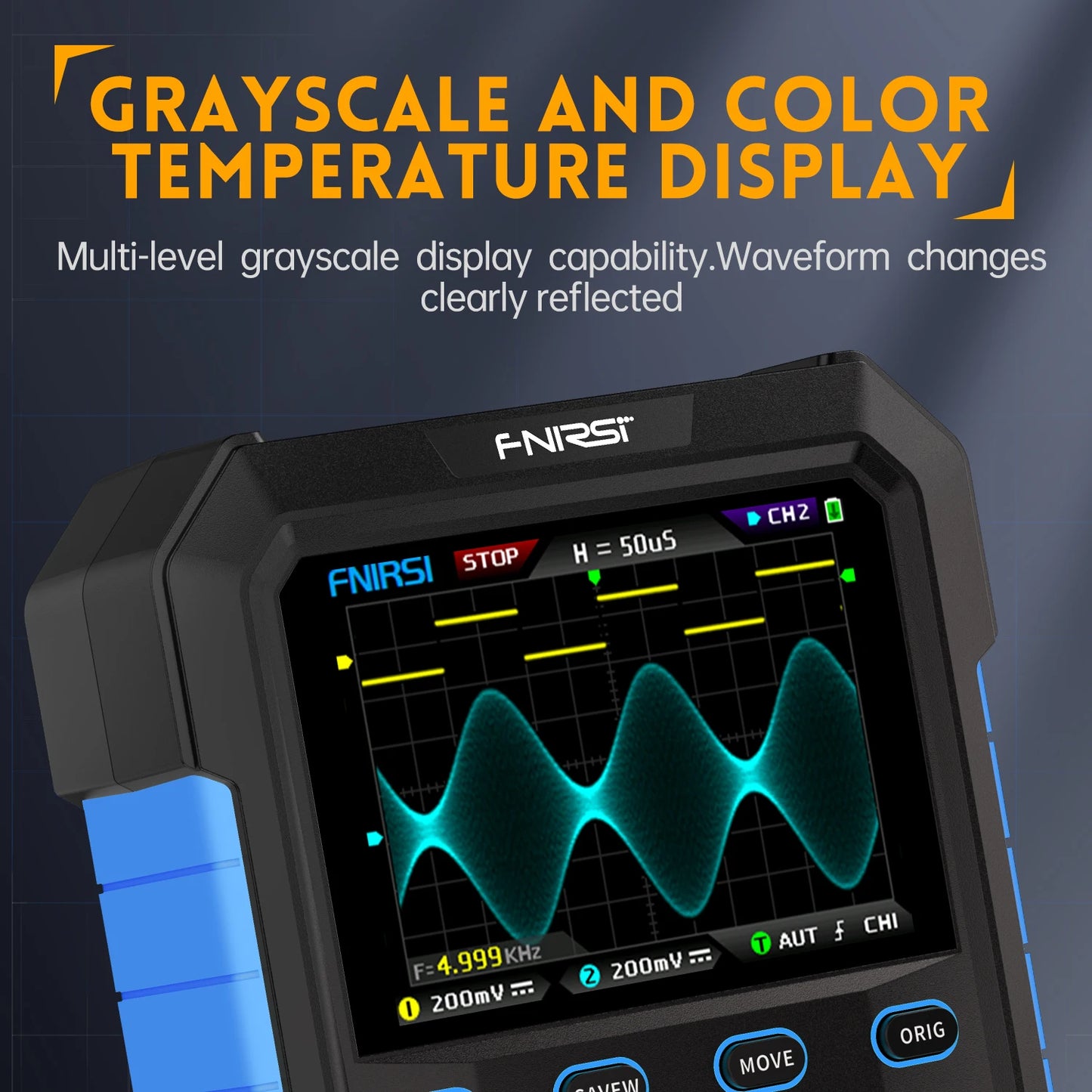

Farbtemperaturanzeige: JA

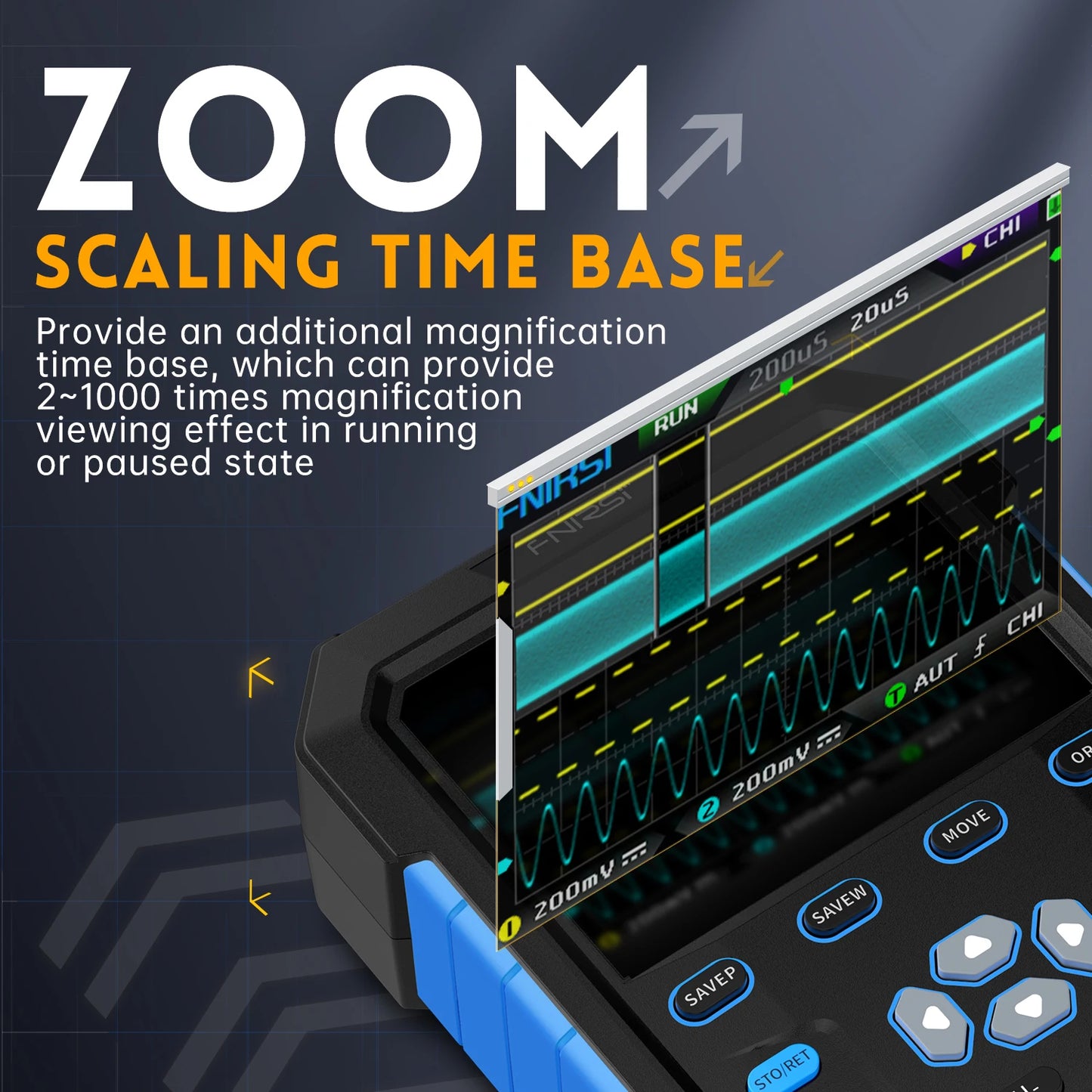

Zoom-Skalierung Zeitbasis: JA

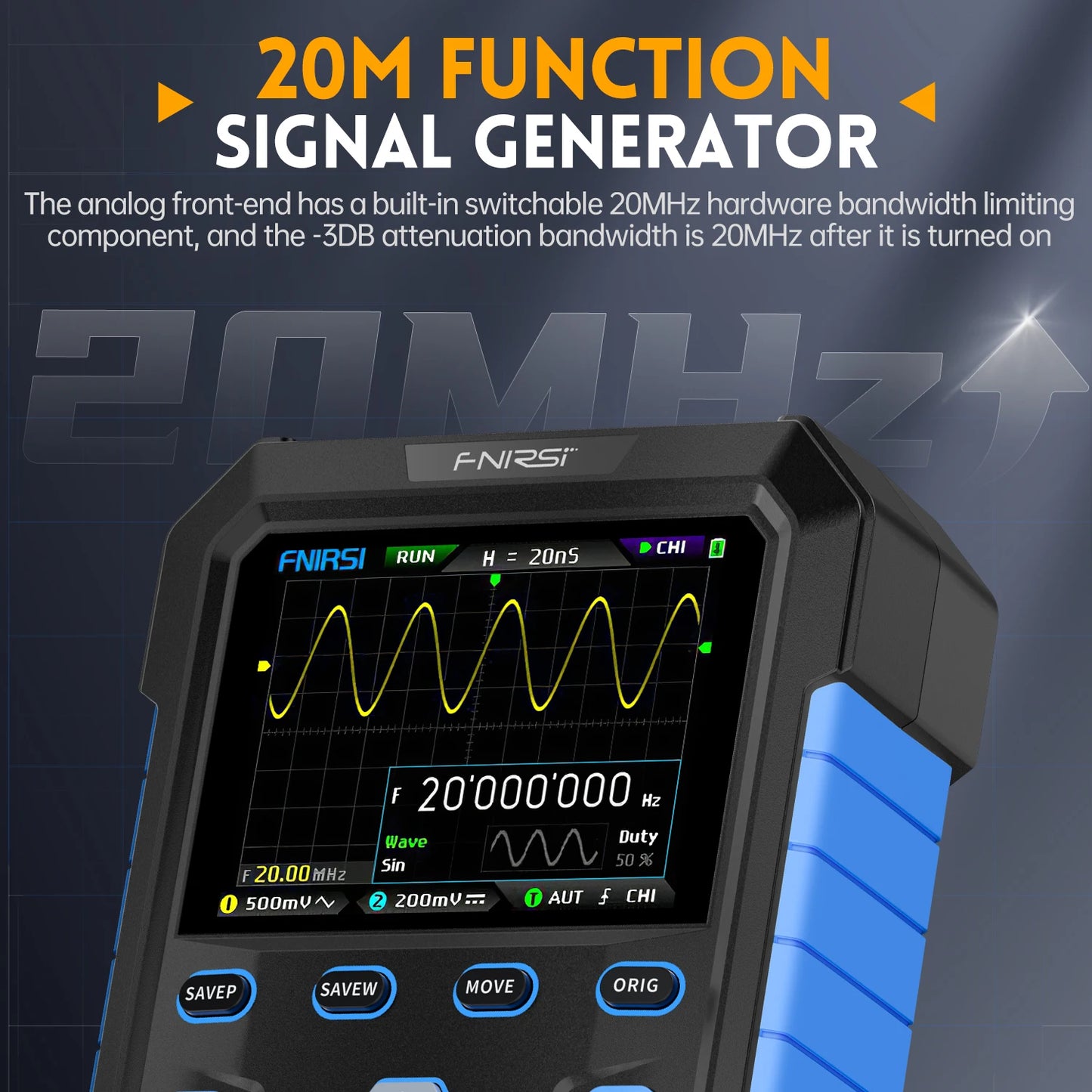

20M Hardwarebandbreitenbeschränkung: JA

Einstellbare automatische Bandbreitenbegrenzung: JA

XY-Modus: JA

FFT: JA

Cursormessung: Frequenz/Periode/Amplitude

Triggererkennung: Digitaler Trigger

Auslösemodus: Auto/Einzeln/Normal

Triggerflanke: Steigend/Fallend

Rollmodus: JA

Screenshot-Speicher: 90

Wellenformspeicher: 250 Gruppen

Erfassungssignal: 500

Parametermessung: 12 Arten

Signalgenerator: 14 Standardfunktionssignale

Automatische Anpassung: JA

Wellenform-Manager: JA

Wellenform-Ausgabe: JA

Hochspannungs-Durchbrennschutz: JA

Bildschirmgröße: 2,8 Zoll

Anzeigetechnologie: IPS Vollansicht

Erweiterungsschnittstelle: USB-Übertragungsschnittstelle

Automatische Abschaltung: 5 Minuten - 2 Stunden

Firmware-Upgrade: JA

Ladeanforderungen: 5 V, 2 A.

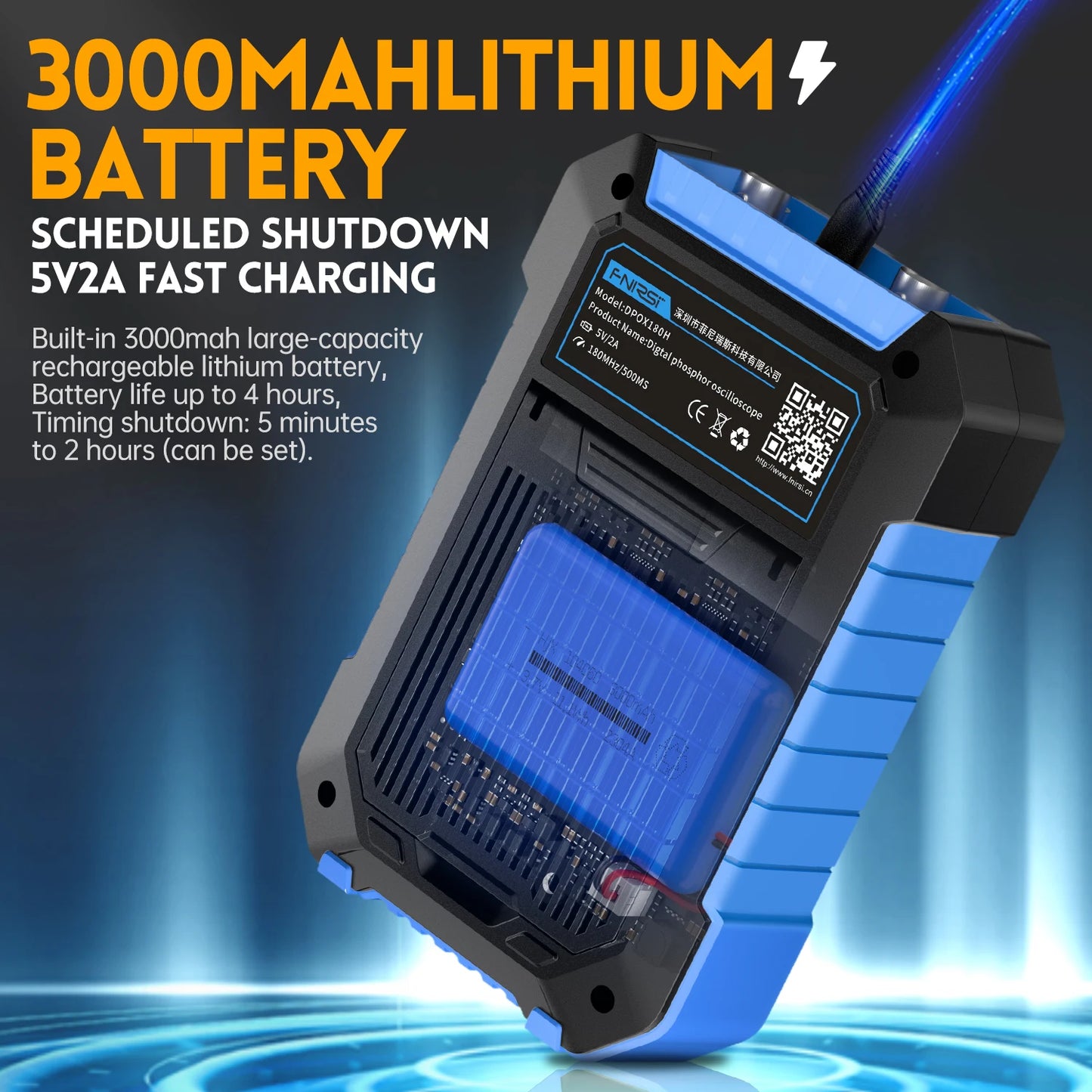

Batteriekapazität: 3000mAh

Standby-Zeit: 3,5 Stunden bei voller Ladung

Abmessungen: 135mmx90mmx40mm

Hinweis: Dieses Produkt hat drei Erscheinungsfarben zur Auswahl. Bitte überprüfen Sie die Bestellinformationen sorgfältig, bevor Sie eine Bestellung aufgeben.

Die gelb-blaue Außenverpackung des DPOX180H-Oszillographen verwendet Blau als Deckelverpackung.


DPOX180H ist ein kostengünstiger tragbarer Zweikanal-Digital-Phosphor-Oszillograph von FNIRSI mit einem 2-in-1-Oszillographen und Signalgenerator. Der Oszillograph hat eine Echtzeit-Abtastrate von 500 MSPS und eine analoge Bandbreite von 180 MHz. In Bezug auf die Anzeige werden ein kontrastreicher 2,8-Zoll-IPS-Vollsicht-LCD-Bildschirm und digitale Fluoreszenztechnologie verwendet. Der Wellenformanzeigeeffekt ist gut und die Farbdarstellungen sind Graustufen und Farbtemperatur. Mit einer Wellenform-Aktualisierungsrate von bis zu 50000 Wfm/s ist es einfacher, abnormale Signale mit geringer Wahrscheinlichkeit anzuzeigen. Das Zeitbasissystem umfasst eine ZOOM-Zeitbasis zur einfachen Analyse digitaler Protokollsignale. Mit einer vertikalen Empfindlichkeit von nur 5 mV kann es kleine Signale von 5 mVPP besser messen. Ultrahoher Signal-Rausch-Abstand, vollständig versiegelte Abschirmmaßnahmen, stabiles Schaltungsrückkopplungsdesign, saubere und klare Wellenform. Die originale einstellbare automatische Bandbreitenbegrenzung und die adaptiv einstellbare Triggerunterdrückung eignen sich zum Analysieren und Messen von Signalen mit relativ starkem Rauschen. 20M Hardwarebandbreitenbegrenzung, kann Rauschen über 20MHz herausfiltern. Der Trigger verwendet hochpräzise digitale Triggertechnologie. Er verfügt über drei Triggermodi: automatisch/einzeln/normal. Er kann periodische Signale, Burst-Signale und Protokollsignale gut erfassen. Der DDS-Signalgenerator verfügt über 14 Arten von Funktionssignalwellenformen und eine frei anpassbare Hackwellenform. Die Frequenz der Sinuswelle kann bis zu 20MHz erreichen, und die anderen Wellenformen können bis zu 10MHz erreichen. Die originale Hackausgabefunktion kann bis zu 500 angepasste Signale speichern. Es verfügt über drei Zeitbasismodi: YT, XY und Rolling. Die manuelle Cursormessung eignet sich für Messungen mit starken Rauschsignalen. Effiziente automatische Ein-Knopf-Anpassung, adaptiver 25%-, 50%-, 75%-iger elektrischer Pegeltrigger, es dauert nur 2 Sekunden, um 1VPP/1KHz zu messen. Speichern Sie Wellenformen und Screenshots mit einer Taste. Bis zu 250 Wellenformdatensätze oder 90 Bilder können gespeichert werden, und 500 abgefangene Wellendaten können gleichzeitig gespeichert werden. Der Datenbrowser kann die aktuell gespeicherten Wellenformdaten und Bilder durchsuchen und anzeigen, und die Wellenformdaten unterstützen Vorgänge wie Zoomen und Verschieben. Hochspannungs-Durchbrennschutz, alle Zahnräder halten Hochspannungen bis zu 400 V stand. USB-Datenexport, Sie können eine Verbindung zu einem Computer herstellen, um Bilddateien zu kopieren, und Sie können auch Systemdateien für Systemaktualisierungen auf den Oszillographen kopieren. 5 V 2 A Schnellladung, und 1 Stunde kann bis zu 80 % aufgeladen werden.

Anzahl der Kanäle: 2

Analoge Bandbreite: 180 MHz

Maximale Abtastrate: 500 MSPS

Eingangskopplung: DC/AC

Anstiegszeit: 2,5 nS

Speichertiefe: 120 Kpts

Eingangsimpedanz: 1MΩ-18PF

Vertikale Empfindlichkeit: 5 mV – 10 V (1X)

Zeitbasisbereich: 5 nS ~ 50 S

DC-Genauigkeit: ±2 %

Zeitgenauigkeit: ±0,01 %

Messbereich: 40 mV ~ 80 V (1X)

Digitale Phosphortechnologie: Unterstützung

Farbtemperaturanzeige: unterstützt

Zoom-Skalierung Zeitbasis: Unterstützung

20M Hardwarebandbreitenbeschränkung: wird unterstützt

Einstellbare automatische Bandbreitenbegrenzung: wird unterstützt

XY-Modus: unterstützt

FFT: unterstützt

Cursormessung: Frequenz/Periode/Amplitude

Triggererkennung: Digitaler Trigger

Auslösemodus: Auto/Einzeln/Normal

Triggerflanke: Steigend/Fallend

Rollmodus: unterstützt

Screenshot-Speicher: 90

Wellenformspeicher: 250 Gruppen

Erfassungssignal: 500

Parametermessung: 12 Arten

Signalgenerator: 14 Standardfunktionssignale

Unterstützung der automatischen Anpassung

Wellenform-Manager: Unterstützung

Wellenformausgabe: unterstützt

Hochspannungs-Burnout-Schutz: unterstützt

Bildschirmgröße 2,8: Zoll

Bildschirmauflösung: 320 x 240

Anzeigetechnologie: IPS-Vollansicht

Erweiterungsschnittstelle: USB-Übertragungsschnittstelle

Automatische Abschaltung: 5 Minuten - 2 Stunden

Firmware-Upgrade: unterstützt

Ladeanforderungen: 5 V, 2 A.

Batteriekapazität: 3000 mAh

Standby-Zeit: 3,5 Stunden bei voller Ladung

Abmessungen: 135 mm x 90 mm x 40 mm

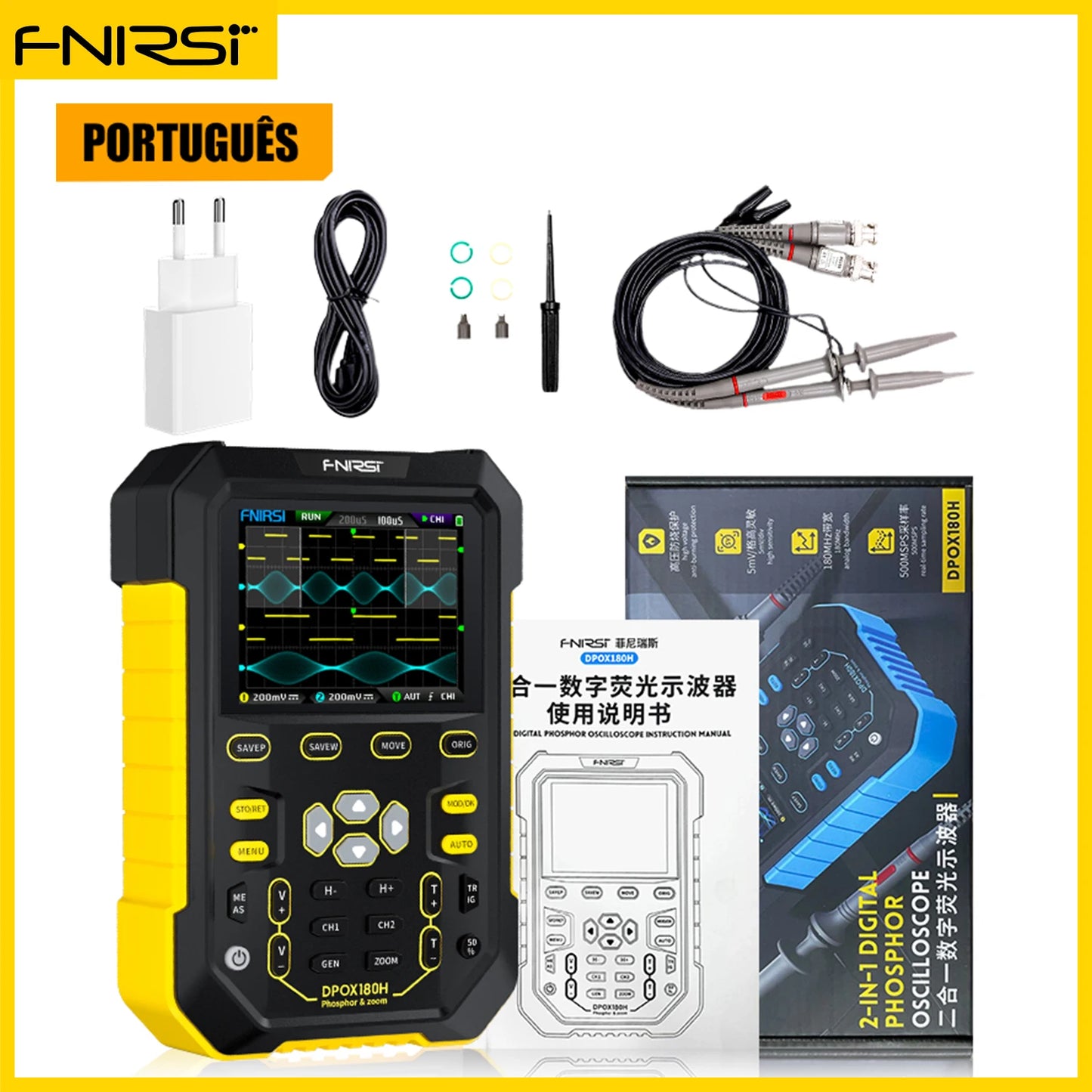

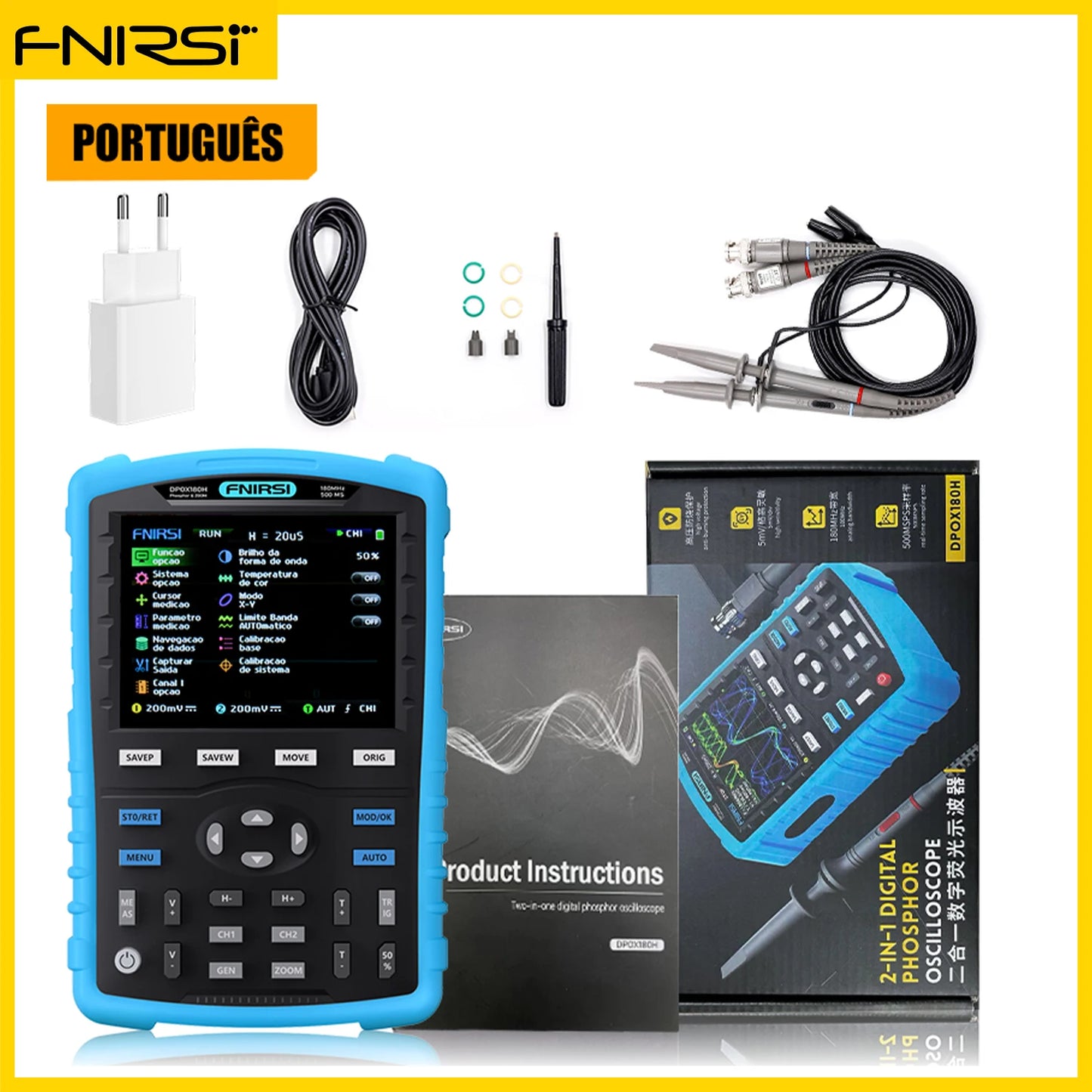

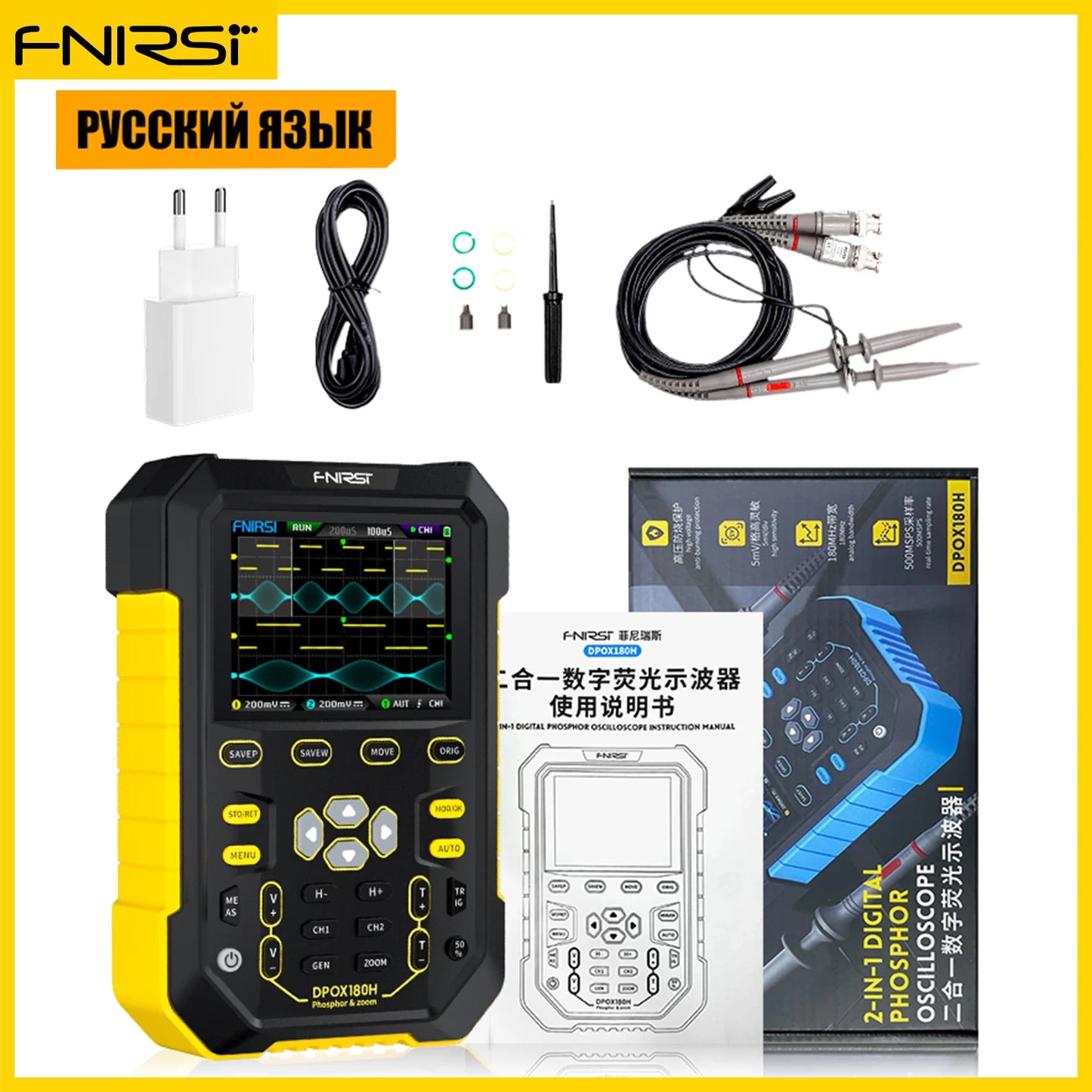

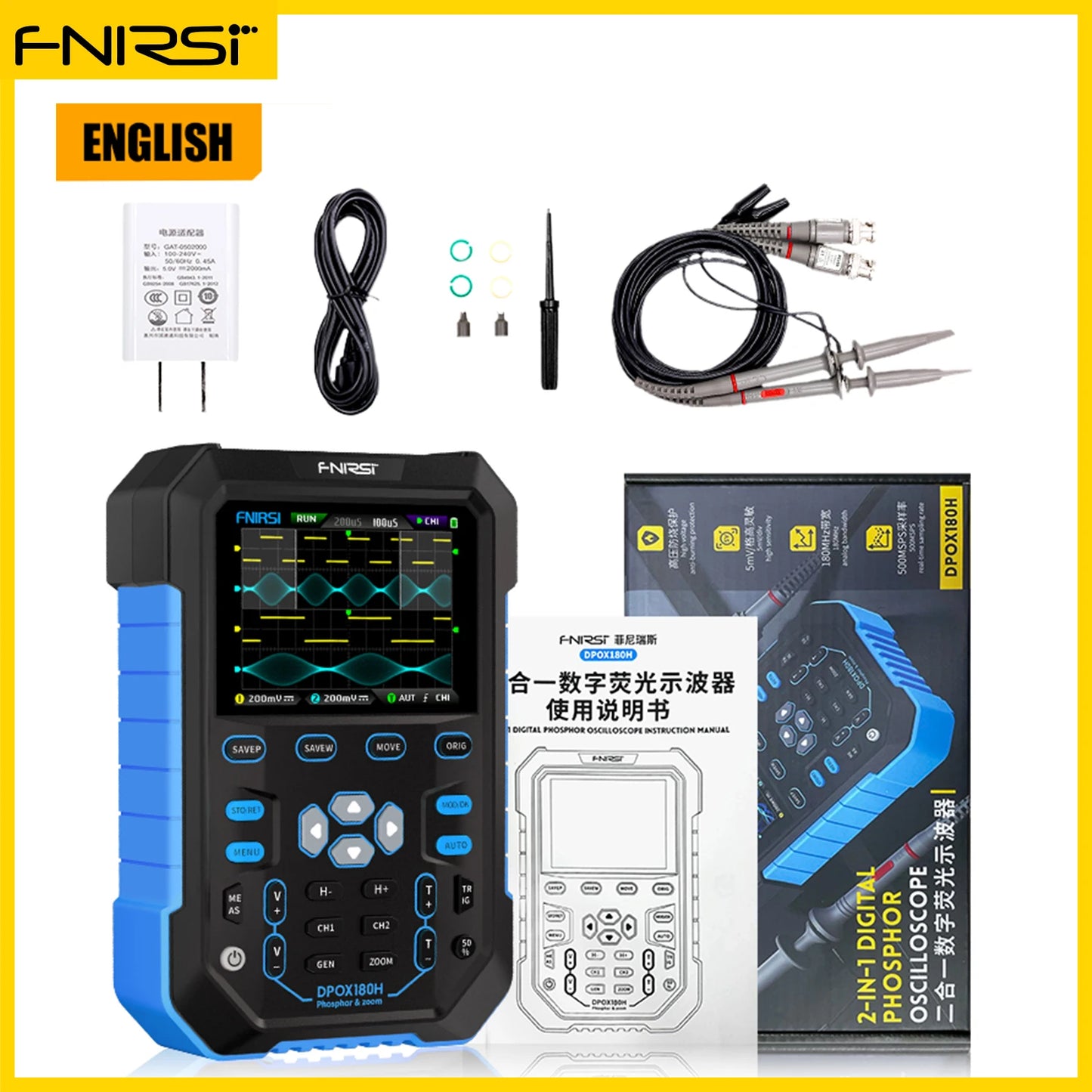

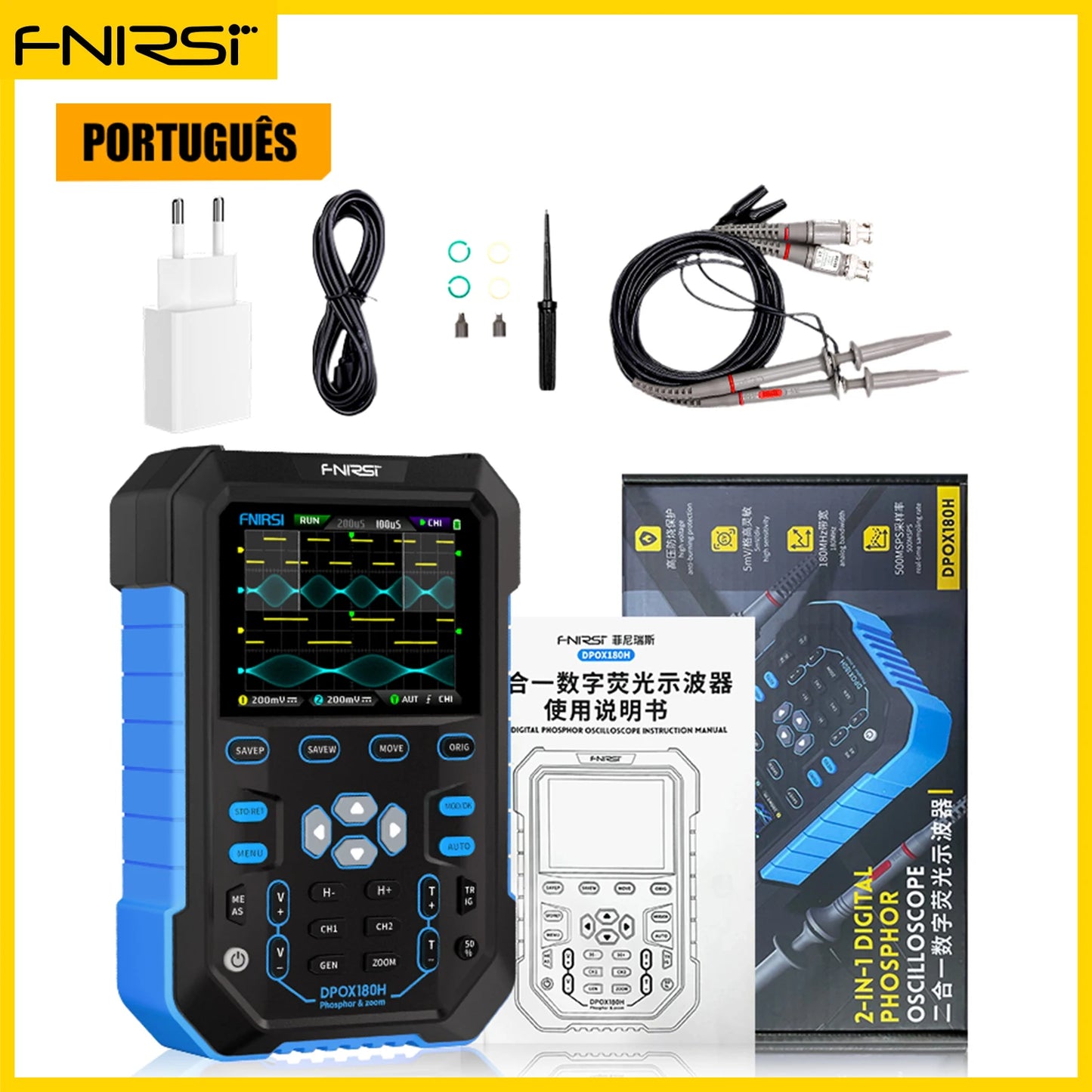

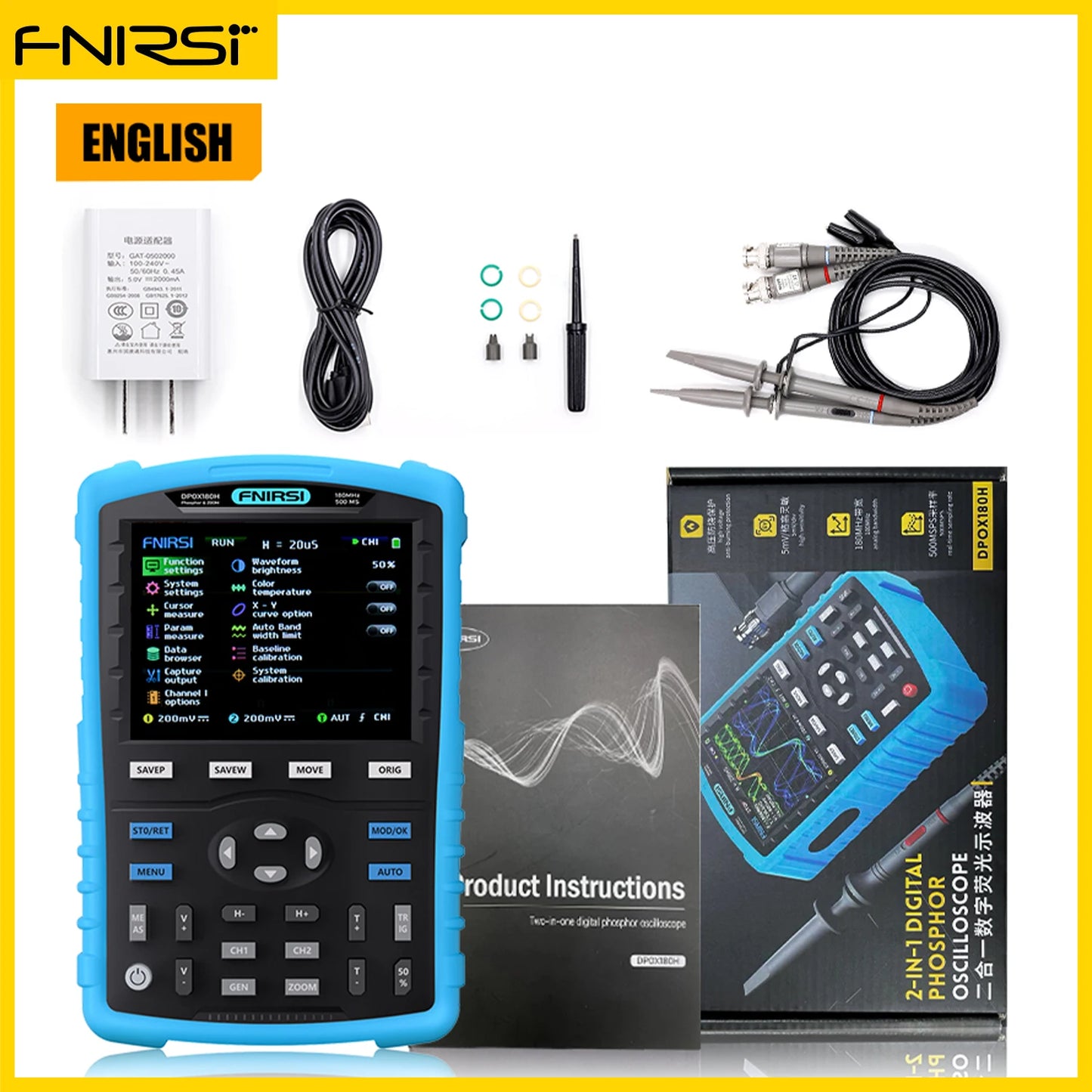

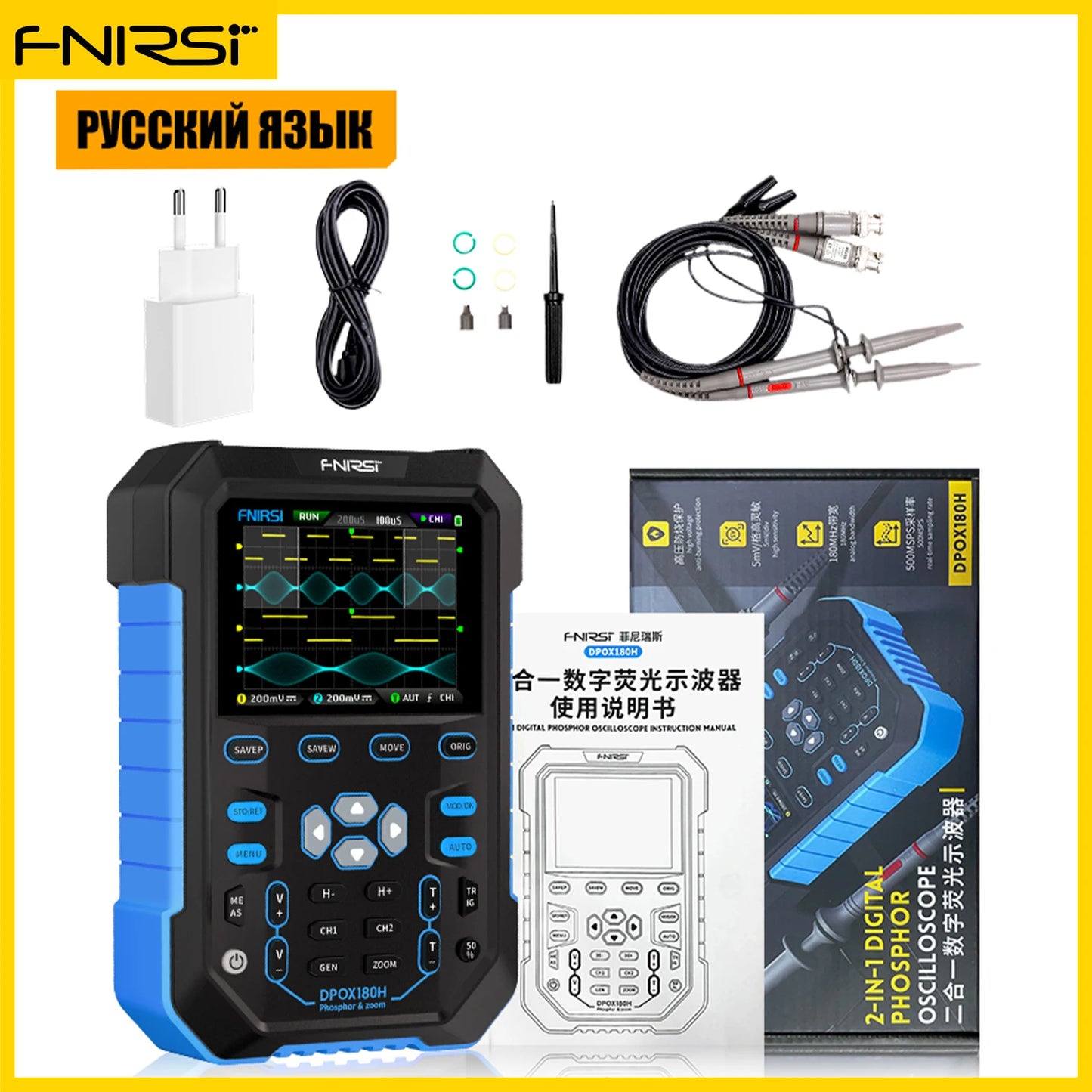

1 * DPOX180H Digitaler Phosphor-Oszillograph

2 * passende 200-MHz-Sonde (1X und 10X)

1 * 5V2A Netzteil

1 * USB-Datenleitung

1 * Benutzerhandbuch
