SPEZIFIKATIONEN
FNIRSI-Modell: 2C23T
Heimwerkerbedarf: ELEKTRIK
Bildschirmauflösung: 320 x 240 Pixel
Digitale Kanäle: 2
Modellnummer: 2C23T
Anzeigegröße: Keine
Echtzeit-Abtastrate: 50 M
Bandbreite: 10M*2
Kanal: Dual-Channel
Speichertiefe: 32kb
Impedanz: 1MΩ
Zeitbasisbereich: 50 ns – 10 s
Vertikale Empfindlichkeit: 20 mV – 10 V.
Maximal gemessene Spannung: ±400 V
Auslösemodus: AUTO/Normal/Einzeln
Triggertyp: Steigende Flanke, Fallende Flanke
Anzeigemodus: YT/Scroll
Kopplungsmethode: AC/DC
Wellenform-Screenshot speichern: Ja
Wellenformbilder exportieren: Ja
Kanal: Einzelkanal
Frequenz: 1 Hz – 2 MHz
Amplitude: 0,1-3,3 V
Gleichspannung: 9,999 V – 999,9 V.
Wechselspannung: 9,999 V – 750,0 V
Gleichstrom: 9999 uA – 9,999 A
Wechselstrom: 9999 uA – 9,999 A.
Widerstand: 999,9 Ω - 99,99 MΩ
Kapazität: 9,999 mF – 999,9 nF
Temperatur: -55~1300℃ / -67~2372℉
Diode: Unterstützung
Durchgangsprüfung: Unterstützung
Live-Line-Erkennung: Unterstützung
Ladeanschluss: USB TYPE-C (5V/1A)
Batterie: 3000mAh Lithium-Akku
Standby-Zeit: 6h (theoretisches Maximum, Laborwert)
Abmessungen: 167*89*35 mm
Gewicht: Ca. 300g
FNIRSI-2C23T ist ein voll funktionsfähiges, äußerst praktisches 3-in-1-Zweikanal-Digitaloszilloskop, das für die Wartungs- und Entwicklungsbranche entwickelt wurde und von FNIRSI auf den Markt gebracht wurde. Dieses Gerät ist mit den drei Hauptfunktionen Oszilloskop, Multimeter und Signalgenerator ausgestattet. Das Oszilloskop verwendet eine FPGA+MCU+ADC-Hardwarearchitektur mit einer Abtastrate von 50 MS/s, 10 MHz analoger Bandbreite, integriertem Hochspannungsschutzmodul und maximaler Unterstützung für die Messung von Spitzenspannungen von ± 400 V; Unterstützung für das Speichern und Anzeigen von Wellenform-Screenshots zur Analyse. Das Multimeter verfügt über einen 4-stelligen 10000-Punkte-Effektivwert und unterstützt AC/DC-Spannungs- und Strommessung sowie Kapazität, Widerstand, Diode, Ein/Aus und andere Messfunktionen. Ob von Profis, Fabriken, Schulen, Enthusiasten oder Familien verwendet, es ist ein ideales multifunktionales Instrument. Ausgestattet mit einem integrierten DDS-Funktionssignalgenerator kann es 7 Arten von Funktionssignalen ausgeben, mit einer maximalen Ausgabe von 2 MHz für alle Signale und einem Schritt von 1 Hz; die Ausgabefrequenz, Amplitude und der Arbeitszyklus sind einstellbar. Mit einem 2,8 Zoll großen hochauflösenden LCD-Bildschirm mit einer Auflösung von 320 x 240 und einem integrierten wiederaufladbaren Lithium-Akku mit 3000 mAh kann die Standby-Zeit bis zu 6 Stunden betragen. Bietet Benutzern mehr und stärkere praktische Funktionen in einer kompakten Größe und gleichzeitig gute Tragbarkeit.
Oszilloskop
Oszilloskop Kanal: Zweikanal Abtastrate: 50M Analoge Bandbreite: 10M (Zweikanal unabhängig 10M) Speichertiefe: 32kb Impedanz: 1MΩ Zeitbasisbereich: 50ns-10s Vertikale Empfindlichkeit: 20mV/div-10V/div(X1) Maximal gemessene Spannung: ±400V Triggermodus: AUTO/Normal/Einzel Triggertyp: Steigende Flanke, Fallende Flanke Anzeigemodus: YT/Scroll Kopplungsmethode: AC/DC Wellenform-Screenshot speichern: Ja Wellenformbilder exportieren: Ja
Multimeter
Gleichspannung: 9,999 V – 999,9 V Wechselspannung: 9,999 V – 750,0 V Gleichstrom: 9999 uA – 9,999 A Wechselstrom: 9999 uA – 9,999 A Widerstand: 999,9 Ω – 99,99 MΩ Kapazität: 9,999 nF – 99,99 mF Temperatur: (-55 – 1300 °C)/(-67 – 2372 °F) Diode: Ja Durchgangsprüfung: Ja Erkennung stromführender Leitungen: Ja
Funktionssignalgenerator
Kanal: Einzelkanal Frequenz: 1 Hz – 2 MHz Amplitude: 0,1 – 3,3 V

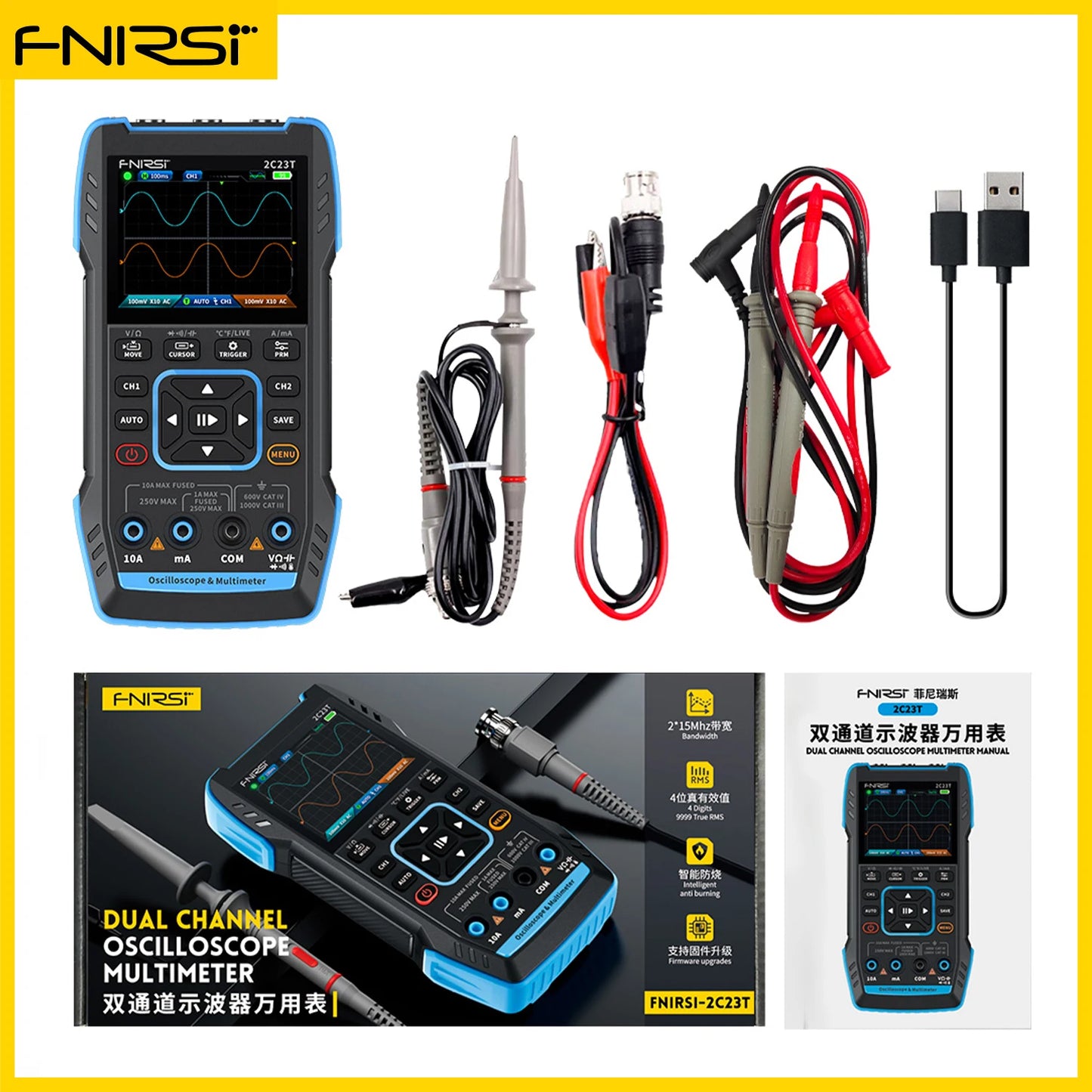

2C23T 2C23T *1 P6100-Sonde *1 Krokodilklemmensonde *1 Multimetersonde *1 Ladekabel *1 Benutzerhandbuch *1 Verpackungsbox *1 2C23T Option 2C23T *1 P6100-Sonde *2 Krokodilklemmensonde *1 Multimetersonde *1 Ladekabel *1 Benutzerhandbuch *1 Verpackungsbox *1
