SPEZIFIKATIONEN
FNIRSI-Modell: DSO153
Heimwerkerbedarf: ELEKTRIK
Bildschirmauflösung: 320 x 240 Pixel
Digitale Kanäle: 1
Modellnummer: DSO153
Zertifizierung: CE
Bandbreite: 1 MHz
Vertikale Empfindlichkeit: 10 mV/Div – 20 V/Div
Zeitbasisbereich: 500 ns/Div – 20 s/Div
Spannungsbereich: X1:40V (Vpp:80V)
Spannungsbereich: X10: 400 V (Vpp: 800 V)
Auslösemethode: Auto/Normal/Einzeln
Kopplungsmethode: AC/DC
Frequenz: 0-10KHz
Arbeitszyklus: 0-100%
Amplitude: 0,1-3,3 V
Wellenformen: 14 Arten
Anzeige: 2,8 Zoll/PPI:320*240
USB-Aufladung: 5 V/1 A
Lithiumbatteriekapazität: 1000 mAh
Größe: 99 x 68,3 x 19,5 mm
Gewicht: 100g

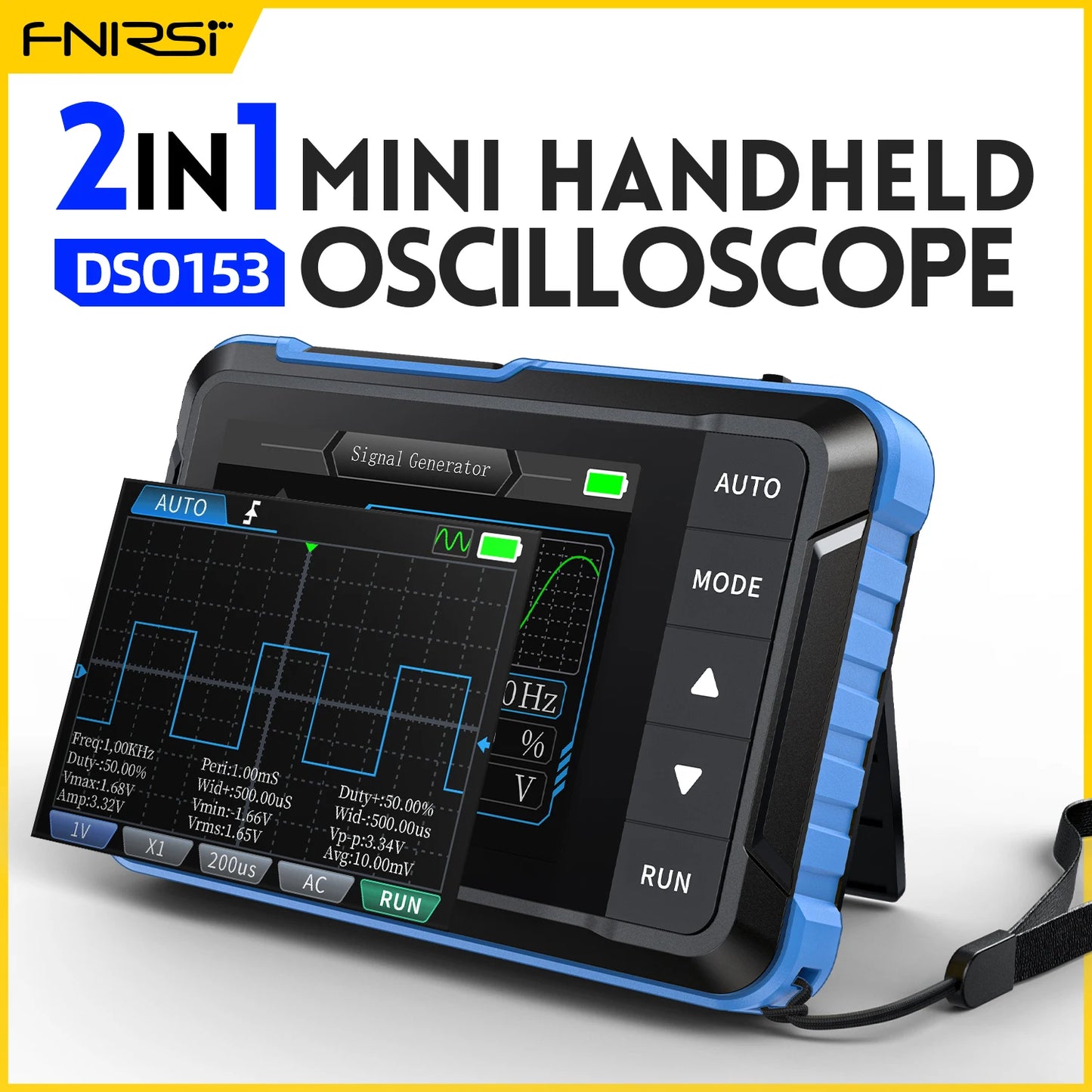

DSO-153 ist ein äußerst praktisches und kostengünstiges Handoszilloskop, das von unserem Unternehmen auf den Markt gebracht wurde und sich an die Wartungsbranche sowie die Entwicklungsausbildungsbranche richtet.
Dieses Oszilloskop verfügt über eine Echtzeit-Abtastrate von 5 MS/s, eine Bandbreite von 1 MHz und eine vollständige Triggerfunktion (Einzel-, Normal-, Auto-Triggerfunktion). Es kann sowohl für periodische analoge Signale als auch für nicht periodische digitale Signale frei verwendet werden und kann mit einem effizienten Ein-Klick-AUTO Spannungen bis zu ± 400 V messen, wodurch die gemessene Wellenform ohne komplizierte Anpassungen angezeigt werden kann.
Darüber hinaus verfügt es über einen Signalgenerator mit mehreren Funktionen (10 kHz). Ausgestattet mit einem 2,8-Zoll-HD-LCD-Bildschirm mit einer Auflösung von 320 x 240 und einer eingebauten hochwertigen Lithiumbatterie mit 1000 mAh kann es bei voller Ladung etwa 4 Stunden lang verwendet werden.
* Mini-Oszilloskop *
Abtastrate: 5 MSa/s
Bandbreite: 1 MHz
Vertikale Empfindlichkeit: 10 mV/Div – 20 V/Div (Fortschritt gemäß 1-2-5-Methode)
Zeitbasisbereich: 500 ns/Div-20 s/Div (Fortschritt gemäß der 1-2-5-Methode)
Spannungsbereich: X1: 40 V (Vpp: 80 V) X10: 400 V (Vpp: 800 V)
Auslösemethode: Auto / Normal / Einzeln
Kopplungsmethode: AC/DC
* Signalgenerator *
Frequenz: 0-10 kHz
Arbeitszyklus 0-100% (rechteckig und Sägezahn
Wellen)
Amplitude 0,1-3,3 V
WellenformenSinuswelle, Rechteckwelle, Sägezahn
Welle, Halbwelle, Vollwelle, Stufenwelle,
Anti-Stufenwelle, Rauschwelle, Exponential
Anstieg, exponentieller Abfall, Gleichstromsignal,
Mehrton, Sinkpuls, Lorentzwelle.
* Andere Parameter *
Anzeige: 2,8 Zoll/PPI: 320 x 240
USB-Aufladung: 5 V/1 A
Lithiumbatteriekapazität: 1000 mAh
Größe: 99 x 68,3 x 19,5 mm
Gewicht: 100 g

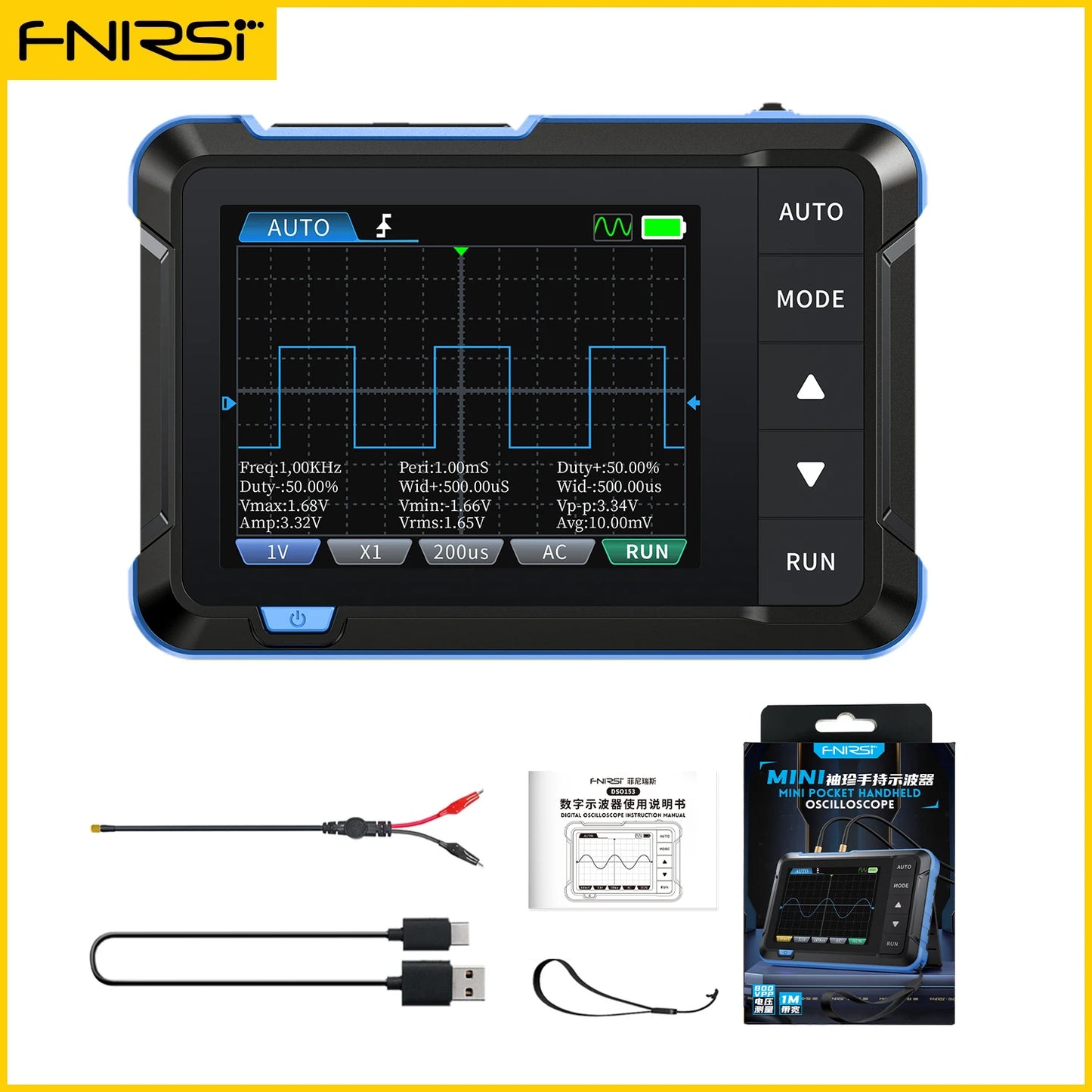

Nr. 1 (Standard)
Host-Gerät *1
1 x Krokodilklemmensonde
Ladekabel *1
Schlüsselband * 1
Benutzerhandbuch *1
Verpackungsfarbkasten * 1

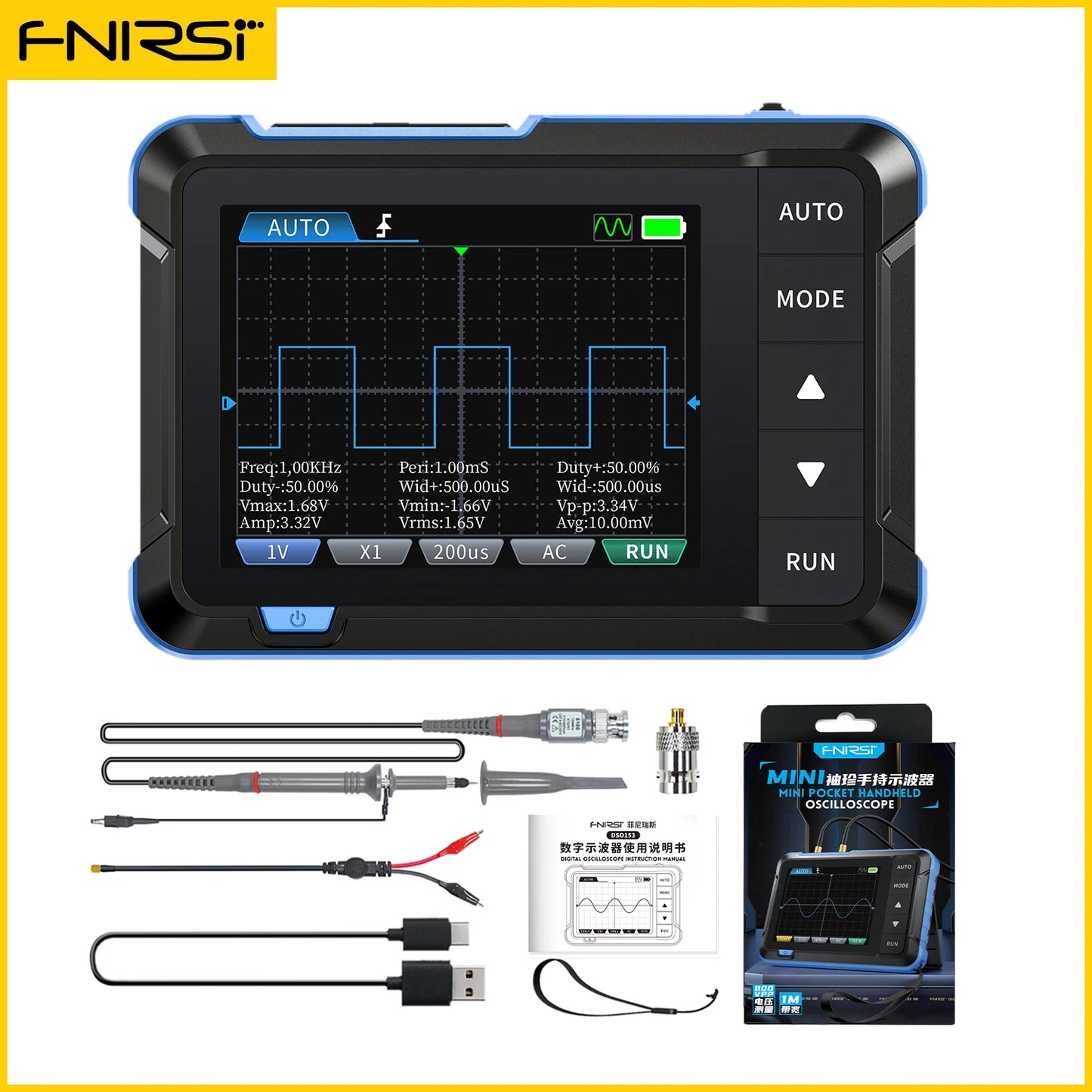

Nr. 2 (Option)
Host-Gerät *1
P6100 Hochspannungssonde *1
Adapter *1
1 x Krokodilklemmensonde
Ladekabel *1
Schlüsselband * 1
Benutzerhandbuch *1
Verpackungsfarbkasten * 1
