Digitaloszilloskop-Transistortester und Signalgenerator - DSO-TC3
Digitaloszilloskop-Transistortester und Signalgenerator - DSO-TC3
SPEZIFIKATIONEN
FNIRSI-Modell: Tc3
Heimwerkerbedarf: ELEKTRIK
Modellnummer: DSO-TC3
Anzeigebildschirm: 2,4-Zoll-TFT-Farbbildschirm
Versorgungsspannung: Wiederaufladbare Lithiumbatterie
Ladespezifikationen: Typ C 5 V
Halterungsspezifikationen: All-in-One-Klappständer
Echtzeit-Abtastrate: 10 MSa/s
Analoge Bandbreite: 500 kHz
Eingangswiderstand: 1MΩ
Kopplungsmethode: AC/DC
Prüfspannungsbereich: 400V
Vertikale Empfindlichkeit (x1): 10 mV – 10 V.
Horizontaler Zeitbasisbereich: 1 us-10 s
Auslösemodus: Auto / Normal / Einzeln
Triggertyp: Steigende Flanke / Fallende Flanke
Wellenform einfrieren: Ja
Automatische Messung: Ja
Dioden: Durchlassspannungsabfall <4,5 V
Geregelte Diode: 0,01 ~ 4,5 V
MOSFET: JFET IGBT MOSFET
SCR: Einschaltspannung <5 V, Gate-Pol-Triggerstrom <6 mA
Kondensator: 5pF~100mF
Widerstand: 0,01 Ω ~ 50 MΩ
Induktor: 10uH~1000mH
Batterie: 0,1 ~ 4,5 V
Eingangsspannung: 0~40V
DS18B20: 0-85℃
DHT11: 0–60 °C/5–95 %
Infrarot-Fernbedienungsdekodierung: NEC-Protokoll-Infrarotcode
Dreieckwelle: 1–10 kHz/0–3,3 V/50 %
Rechteckwelle: 1–100 kHz/3,3 V/50 %
Pulswelle: 1–100 kHz/3,3 V/0–100 %
Dreieckwelle: 1–10 kHz/0–3,3 V/50 %
Rampe: 1–10 kHz/0–3,3 V/0–100 %
Gleichstrom: 0 – 3,3 V

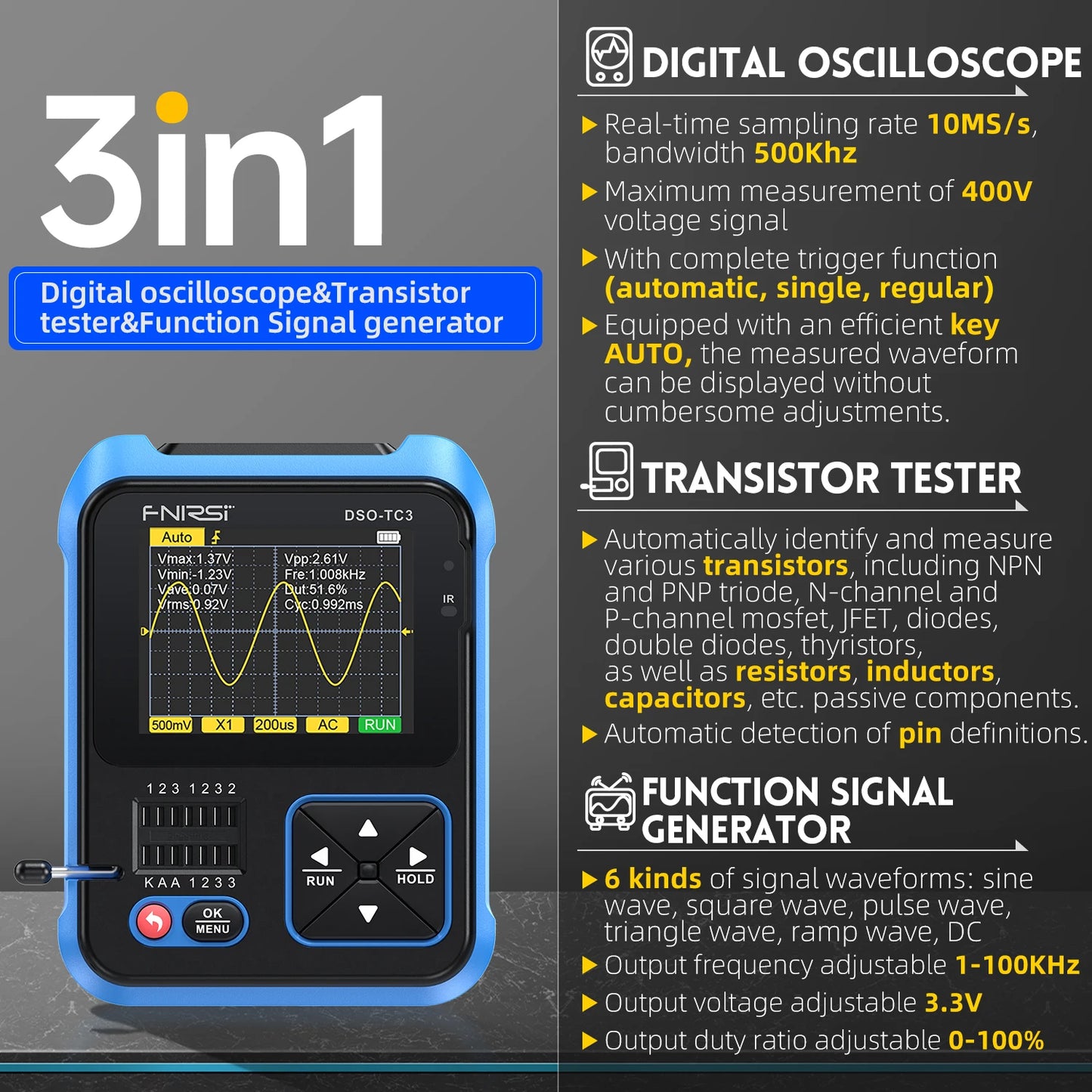

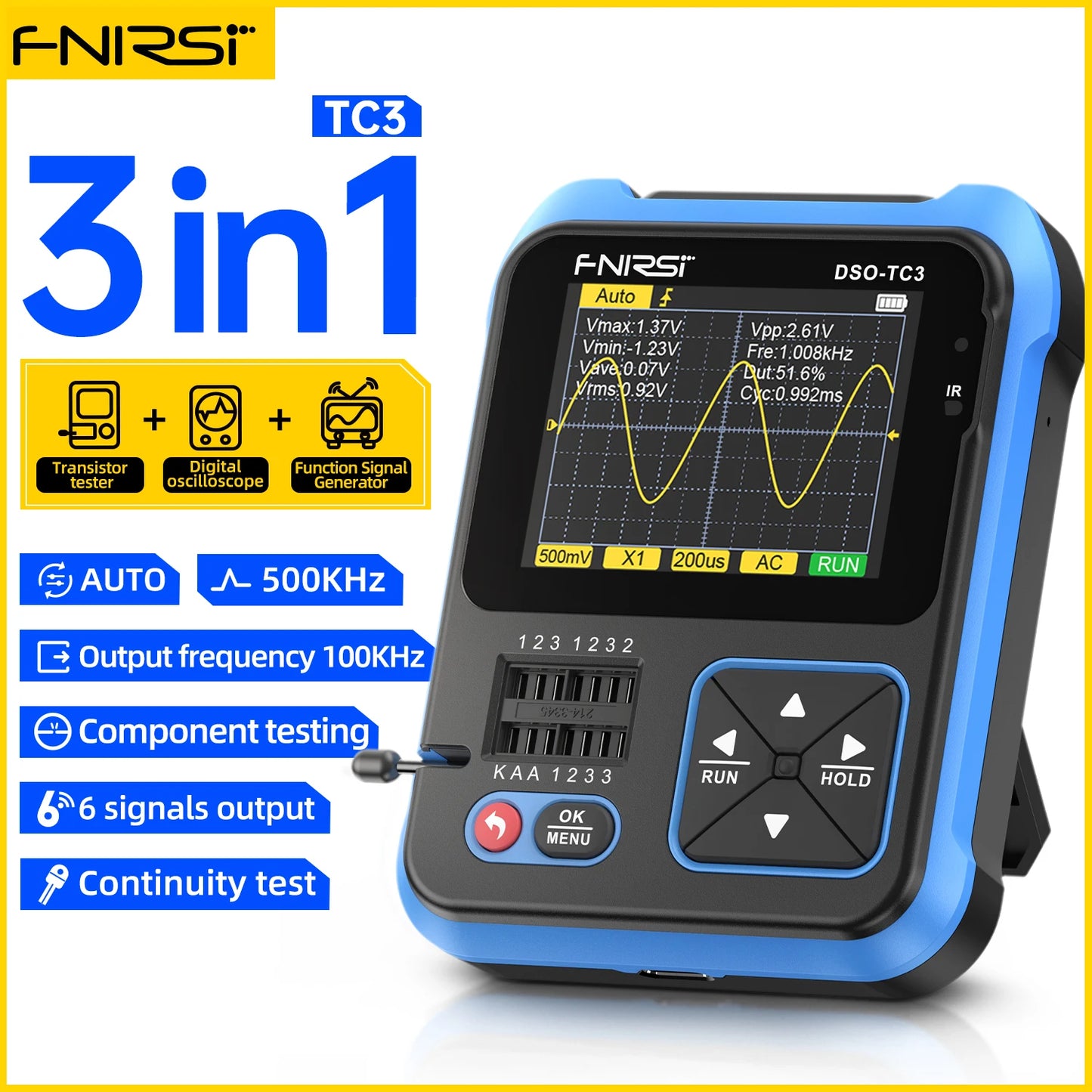

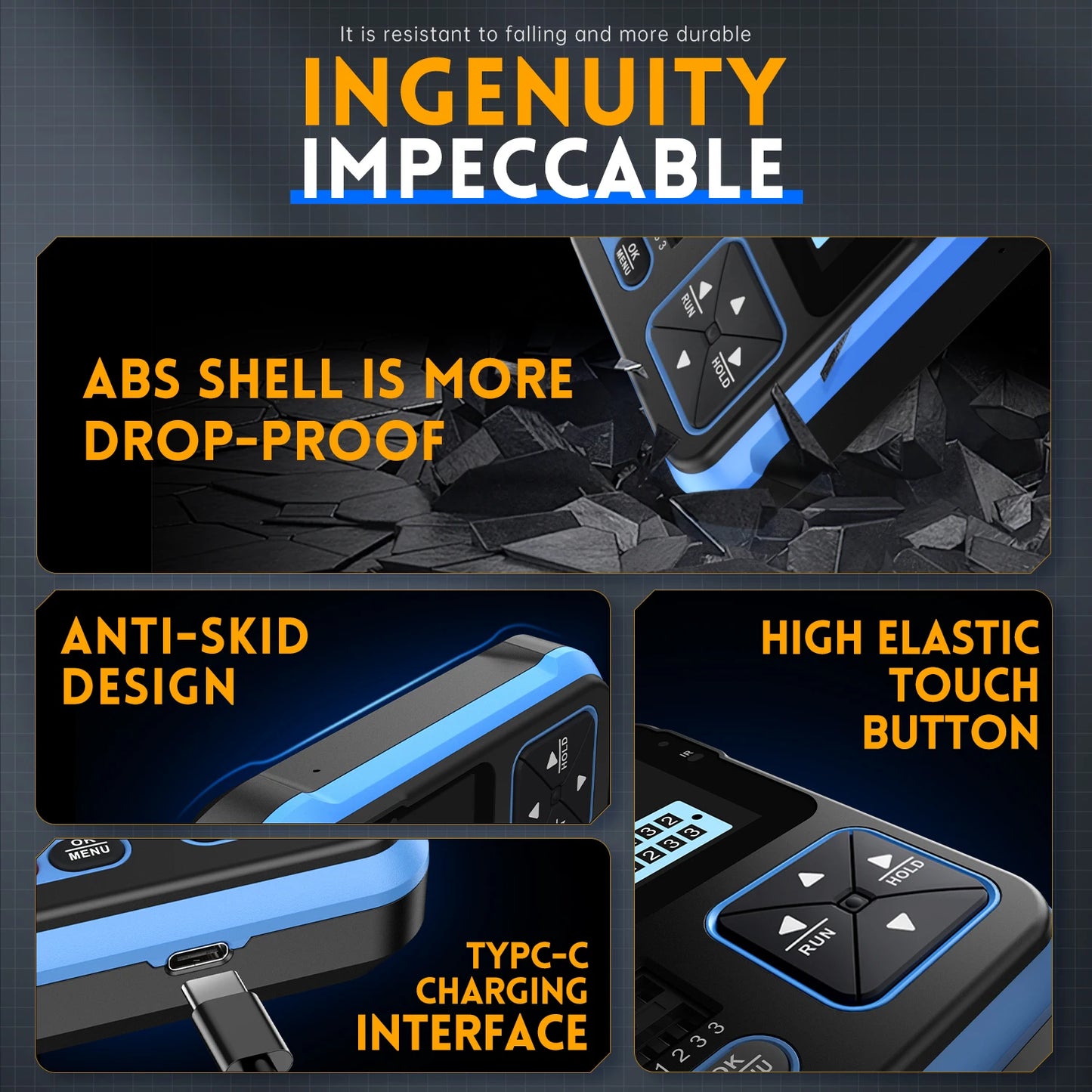

FNIRSI DSO-TC3 kombiniert einen digitalen Oszillographen, einen elektronischen Komponententester, einen Signalgenerator, einen Durchgangstest, einen Spannungstest, eine Temperatur- und Feuchtigkeitsmessung sowie eine Infrarot-Dekodierung und andere Funktionen. Es ist mit einem 2,4-Zoll-Farb-TFT-Display und einer eingebauten wiederaufladbaren Lithiumbatterie ausgestattet und bietet Benutzern stärkere und praktischere Funktionen bei guter Tragbarkeit.
FNIRSI DSO-TC3 ist eine verbesserte Version von DSO-TC2. Auf der Grundlage von DSO-TC2 verfügt es über eine verbesserte Kapazitäts-ESR-Erkennung, einen Funktionssignalgeneratorausgang, eine verbesserte Oszillographenbandbreite und Abtastrate, eine erhöhte Eingangsspannung und einen größeren Diodenerkennungsbereich usw. Die Leistungs- und Funktionsverbesserung von DSO-TC3 macht das Gerät im Erkennungsprozess stabiler und genauer.

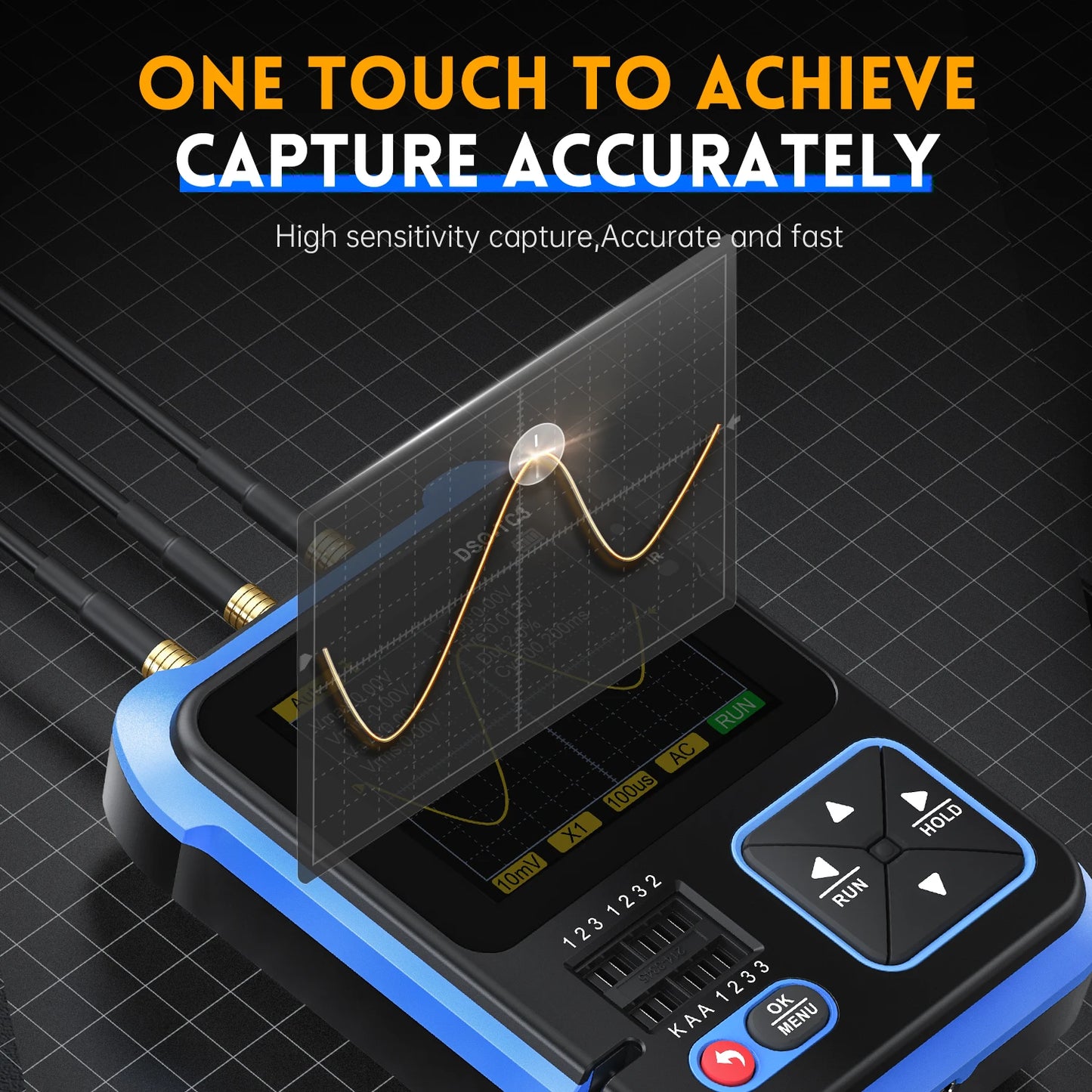

Oszillograph
Echtzeit-Abtastrate: 10 MSa/s
Analoge Bandbreite: 500 kHz
Eingangswiderstand: 1 MΩ
Kopplungsmethode: AC/DC
Prüfspannungsbereich: 400 V
Vertikale Empfindlichkeit (x1): 10 mV-10 V
Horizontaler Zeitbasisbereich: 1 us-10 s
Auslösemodus: Auto / Normal / Einzeln
Triggertyp: Steigende Flanke / Fallende Flanke
Wellenform einfrieren: Ja
Automatische Messung: Ja

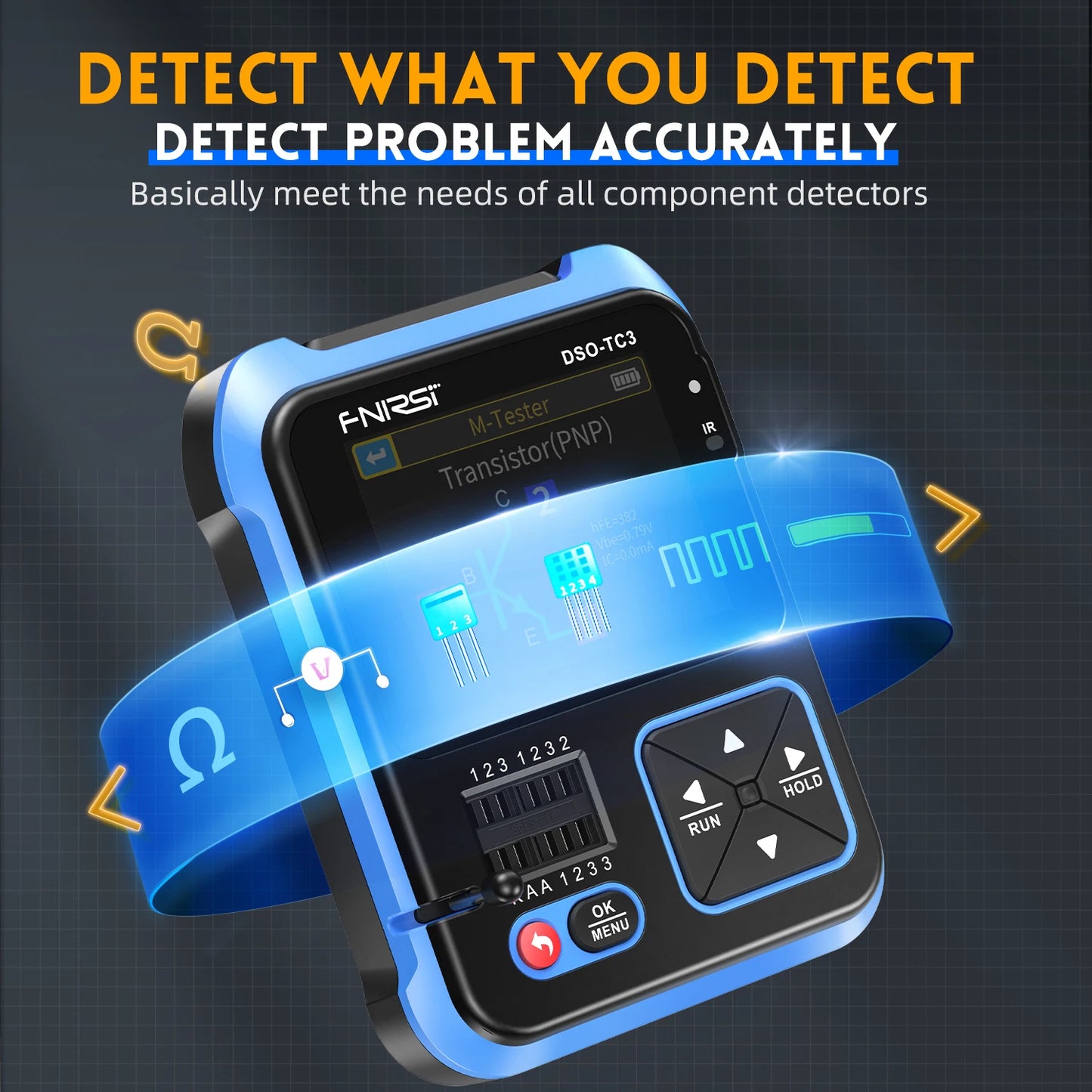

Transistortester
Trioden: β ist größer als 10 und kleiner als 600
Dioden: Durchlassspannungsabfall <4,5 V
Geregelte Diode: 0,01 ~ 32 V.
MOSFET: JFET, IGBT, MOSFET
SCRs: Einschaltspannung <5 V, Gate-Pol-Triggerstrom <6 mA
TRIAC: Einschaltspannung <5 V, Gate-Pol-Triggerstrom <6 mA
Kondensator: 25pF~100mF
Widerstand: 0,01 Ω ~ 50 MΩ
Induktor: 10uH ~ 1000mH
Batterie: 0,1 ~ 4,5 V.
Eingangsspannung: 0 ~ 40 V
DS18B20: 0–85 °C
DHT11: 0–60 °C/5–95 %
Infrarot-Fernbedienungsdekodierung: NEC-Protokoll-Infrarot-Codierung
NOTIZ:
①Ices, Iceo, Uf werden nur angezeigt, wenn sie gültig sind.
② Sperrschichtkapazität und Sperrleckstrom werden nur angezeigt, wenn sie gültig sind.
③Die Einschalt- oder Ausschaltspannung des FET muss weniger als 5 V betragen.
④ Wird nur angezeigt, wenn ein Diodenschutz vorhanden ist.
⑤Vloss wird nur angezeigt, wenn er gültig ist.
⑥Zweibeinige Komponenten: Messen Sie die Induktivität, wenn der Widerstand weniger als 2,1 kΩ beträgt.

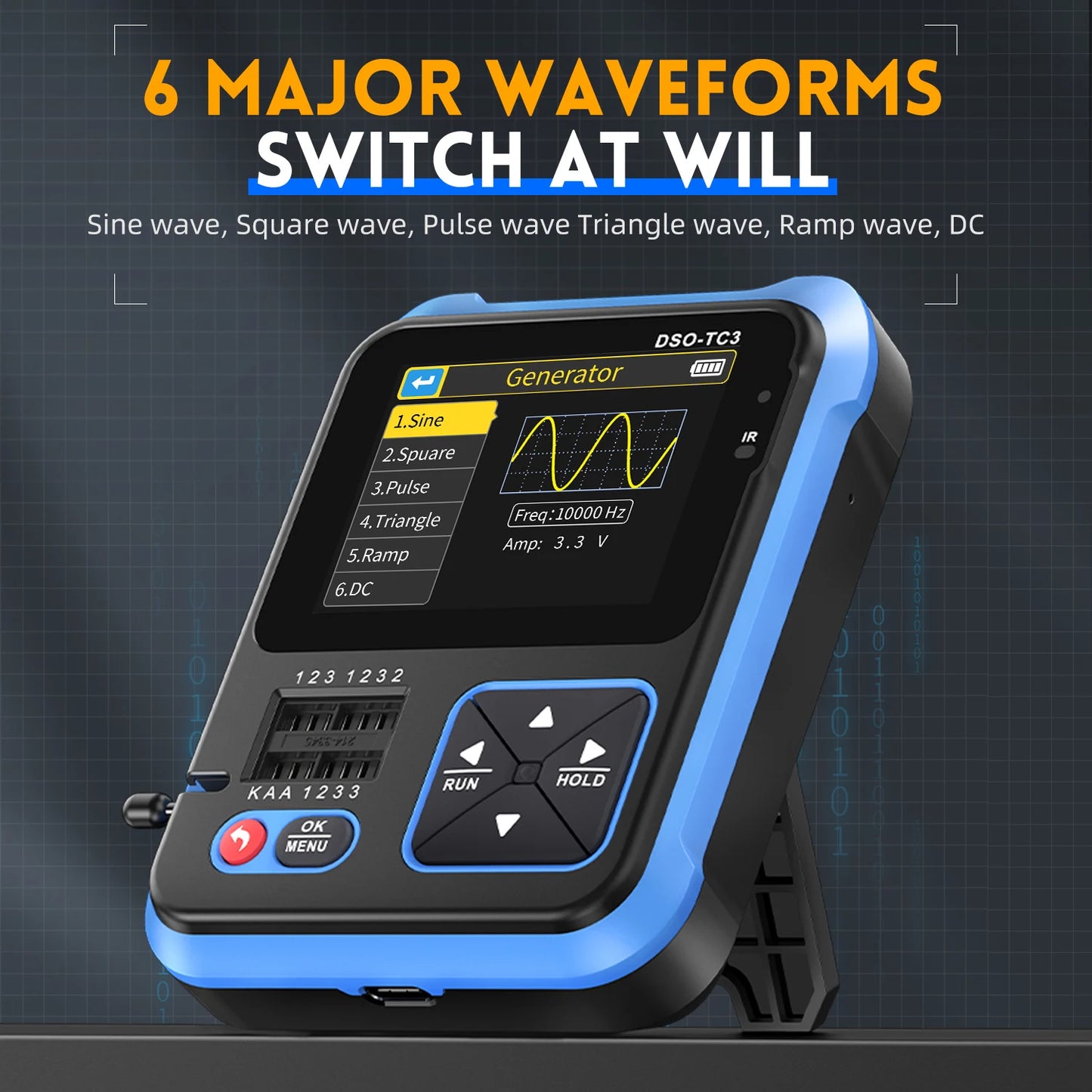

Funktionssignalgenerator
Sinuswelle: 1–100 kHz/0–3,3 V/50 %
Rechteckwelle: 1–100 kHz/3,3 V/50 %
Pulswelle: 1–100 kHz/3,3 V/0–100 %
Dreieckwelle: 1–100 kHz/0–3,3 V/50 %
Rampe: 1–100 kHz/0–3,3 V/0–100 %
DC: 0-3,3 V

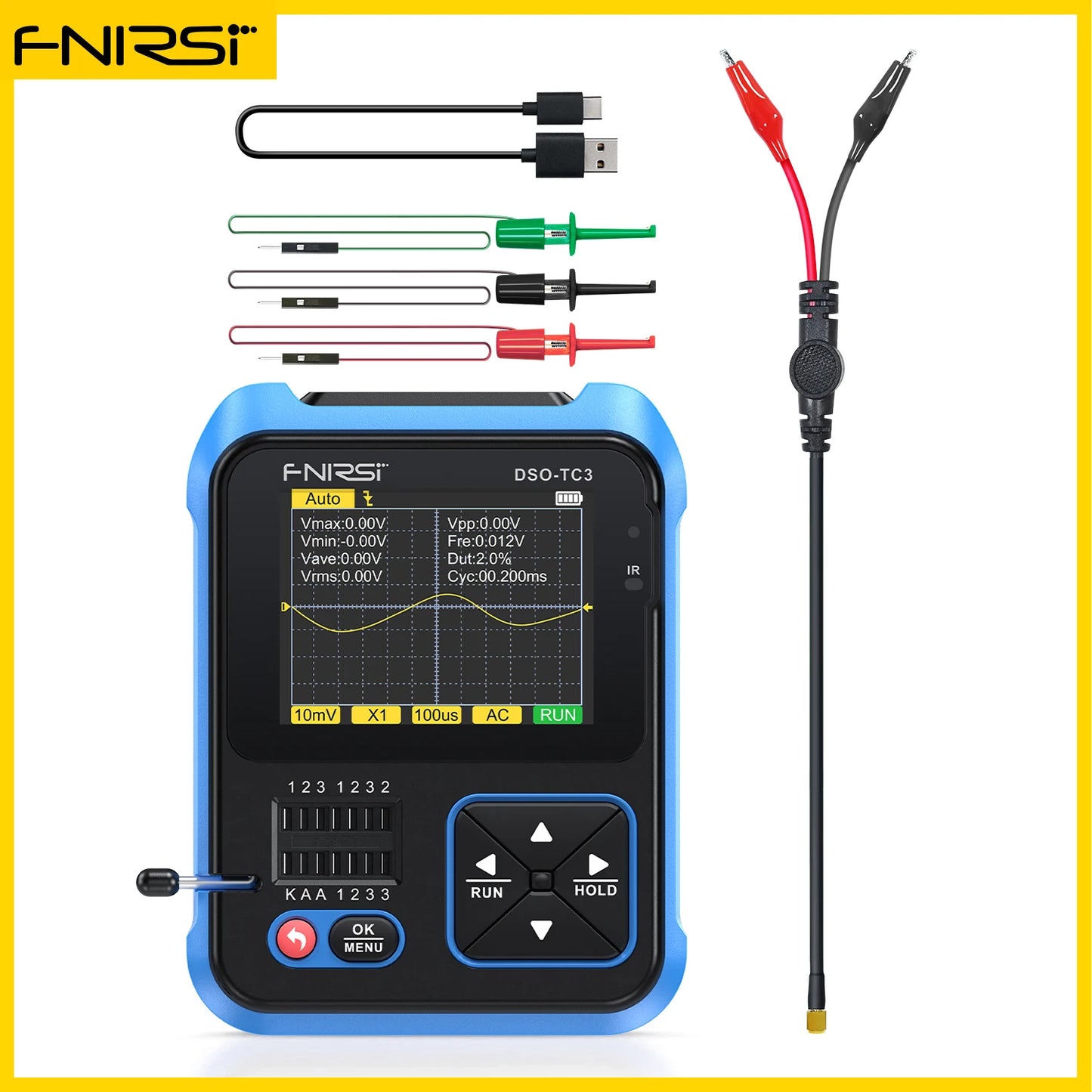

Nr. 1 (Standard)
DSO-TC3 *1
Gewöhnliche Sonde * 1
Prüfhaken*3
Typ-C-Ladekabel * 1
Verpackungsbox * 1
Manuell*1

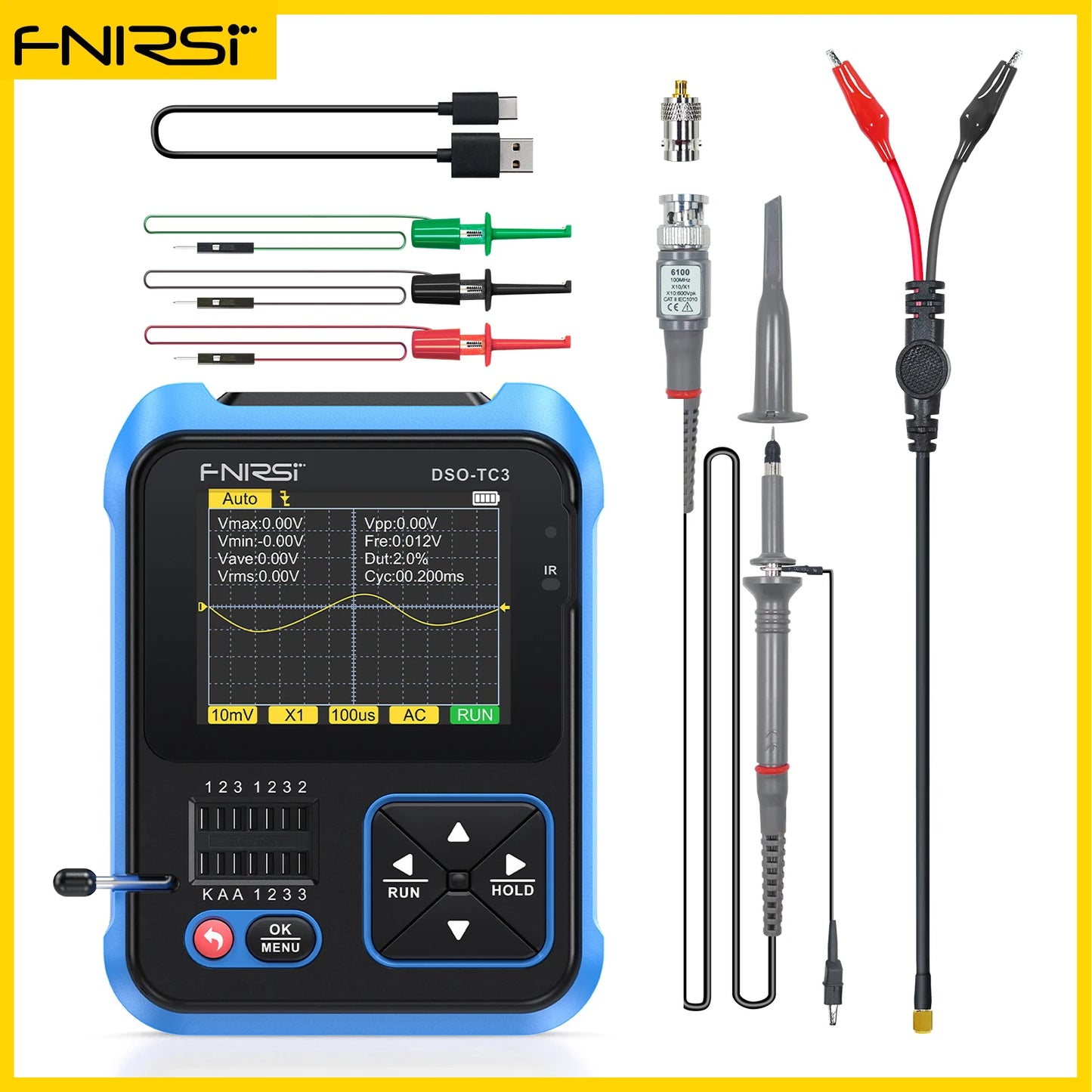

Nr. 2 (Option)
DSO-TC3 *1
P6100 Hochspannungssonde*1
Gewöhnliche Sonde * 1
Prüfhaken*3
Adapter * 1
Typ-C-Ladekabel * 1
Verpackungsbox * 1
Manuell*1
